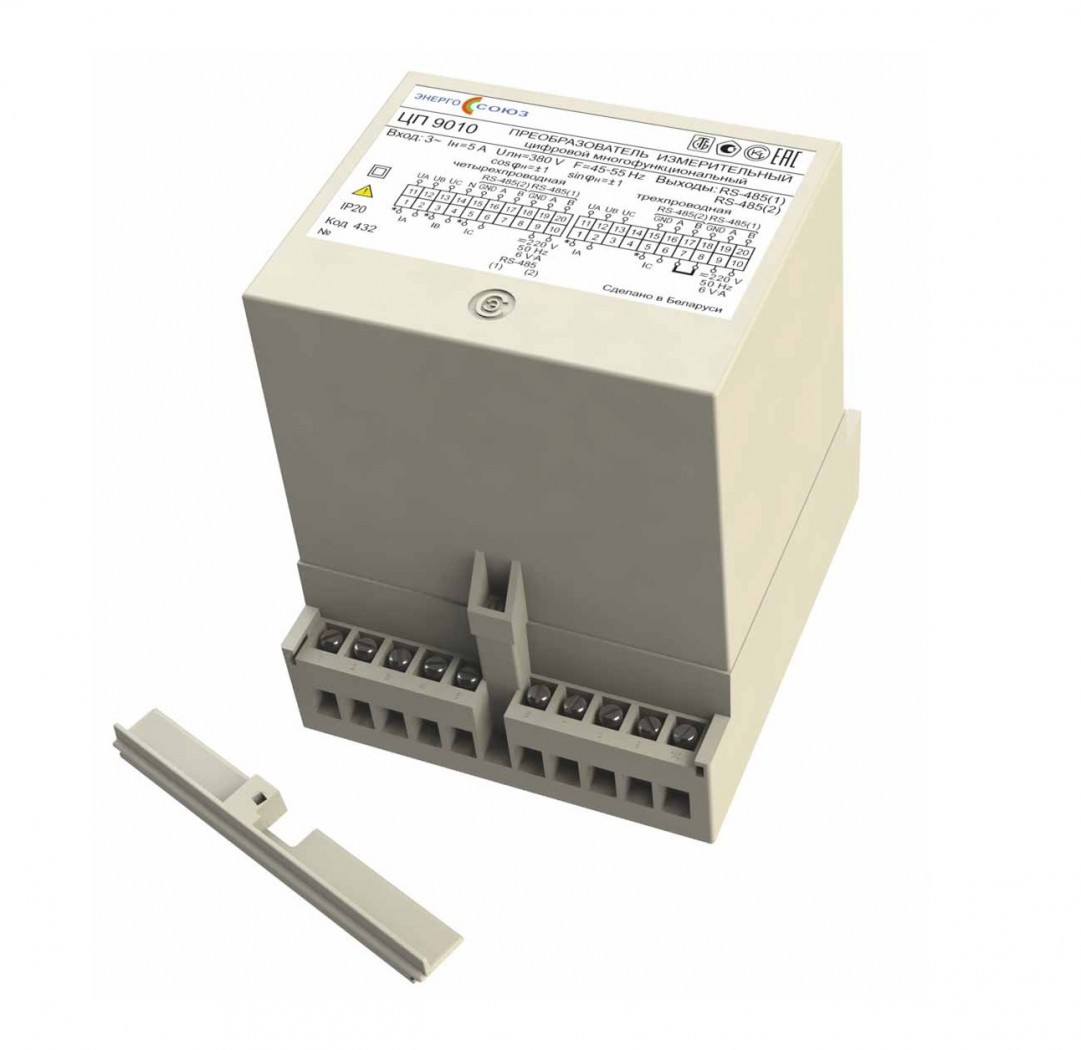

Преобразователь измерительный цифровой многофункциональный ЦП 9010 134

ЦП 9010 134 - Инстин
Остаток: Запросить
Код: ЦП 9010 134
0

Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.

По отдельному заказу потребителя ЦП 9010М может содержать порт USB, используемый при настройке, и (или) часы
реального времени (RTС).

В приборе отсутствуют аналоговые выходы, встроенные реле и дискретные входы. Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.

Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.

Параметры преобразуемого входного сигнала
Переменный ток, А
(IA, IB, IC)
Напряжение линейное переменного тока, В
Uлн (UAB,UBC,UCA)
Частота, Гц Угол сдвига фаз между током и напряже-
нием, (φ), градус
cos φ.н (sin φ.н), номи-
нальное значение
Диапазон преобра-
зования
Номи-
нальное значение, Iн
Диапазон преобр-
азования
Номи-
нальное значе
ние, Uлн.н
Диапазон преобра-
зования
Номи-
нальное значение
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
0 – 120
0 – 264
0 – 456
80 – 120
100
220
380
100
45 – 55 50 от 0 до 360 плюс 1 и минус 1
Примечание — диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи.
Пределы допускаемой основной погрешности:
- при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам, % ±0.5
- при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам, % ±0.2
- по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н., % ±0.05
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
- измерительной цепи, не более:
- для каждой последовательности цепи, В·А 0.2
- для параллельных цепей с питанием от цепи входного сигнала:
- от  фаз А и С, В·А 6.0
- от фазы В, В·А 0.2
- для каждой параллельной цепи с питанием от сети источника питания, В·А 0.2
- источника питания, не более, В·А 6.0
Габаритные размеры не более, мм 110x83x130
Масса не более, кг 1.2
Диапазон рабочих температур, °C от -40 до +55
Межповерочный интервал, месяцев 48
Гарантийный срок эксплуатации, месяцев 48При заказе прибора необходимо использовать последовательность указания параметров и функциональных возможностей прибора условно в соответствии с примером заказа, приведенным ниже.
