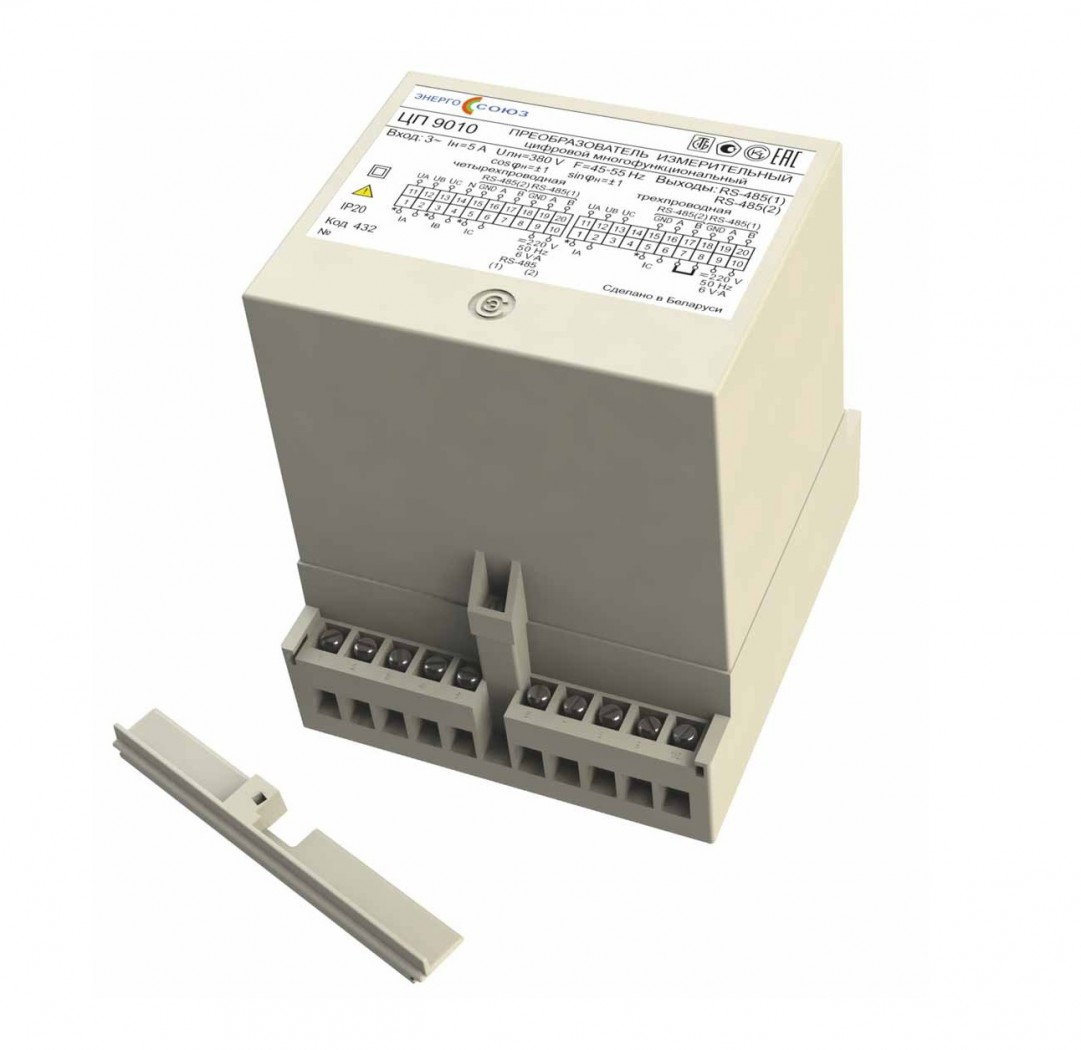

Преобразователь измерительный цифровой многофункциональный ЦП 9010 412
Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.
По отдельному заказу потребителя ЦП 9010М может содержать порт USB, используемый при настройке, и (или) часы
реального времени (RTС).
В приборе отсутствуют аналоговые выходы, встроенные реле и дискретные входы. Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.
Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.
Параметры преобразуемого входного сигнала | |||||||
---|---|---|---|---|---|---|---|
Переменный ток, А (IA, IB, IC) |
Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA) |
Частота, Гц | Угол сдвига фаз между током и напряже- нием, (φ), градус |
cos φ.н (sin φ.н), номи- нальное значение |
|||
Диапазон преобра- зования |
Номи- нальное значение, Iн |
Диапазон преобр- азования |
Номи- нальное значе ние, Uлн.н |
Диапазон преобра- зования |
Номи- нальное значение |
||
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 80 – 120 |
100 220 380 100 |
45 – 55 | 50 | от 0 до 360 | плюс 1 и минус 1 |
Примечание — диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи. |
Пределы допускаемой основной погрешности: | |
- при измерении мощности, действующего значения напряжения и тока нулевой последовательности по всем выходам, % | ±0.5 |
- при измерении действующих значений фазных токов и напряжений, междуфазных напряжений по выходам, % | ±0.2 |
- по всем выходам при измерении частоты в диапазоне изменения фазного напряжения преобразуемого входного сигнала от 0.1Uф.н до 1.2Uф.н., % | ±0.05 |
Питание осуществляется по одному из следующих вариантов: | |
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
- от измерительной цепи напряжением от 80 до 120 В. | |
Мощность, потребляемая от: | |
- измерительной цепи, не более: | |
- для каждой последовательности цепи, В·А | 0.2 |
- для параллельных цепей с питанием от цепи входного сигнала: | |
- от фаз А и С, В·А | 6.0 |
- от фазы В, В·А | 0.2 |
- для каждой параллельной цепи с питанием от сети источника питания, В·А | 0.2 |
- источника питания, не более, В·А | 6.0 |
Габаритные размеры не более, мм | 110x83x130 |
Масса не более, кг | 1.2 |
Диапазон рабочих температур, °C | от -40 до +55 |
Межповерочный интервал, месяцев | 48 |
Гарантийный срок эксплуатации, месяцев | 48При заказе прибора необходимо использовать последовательность указания параметров и функциональных возможностей прибора условно в соответствии с примером заказа, приведенным ниже. |
Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101. Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных.
Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101. Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных.
Связь с ПЭВМ осуществляется в соответствии с протоколом MODBUS режим RTU и протоколом в соответствии с ГОСТ Р МЭК 60870-5-101. Связь с пассивными внешними устройствами осуществляется в соответствии с протоколом передачи данных.
