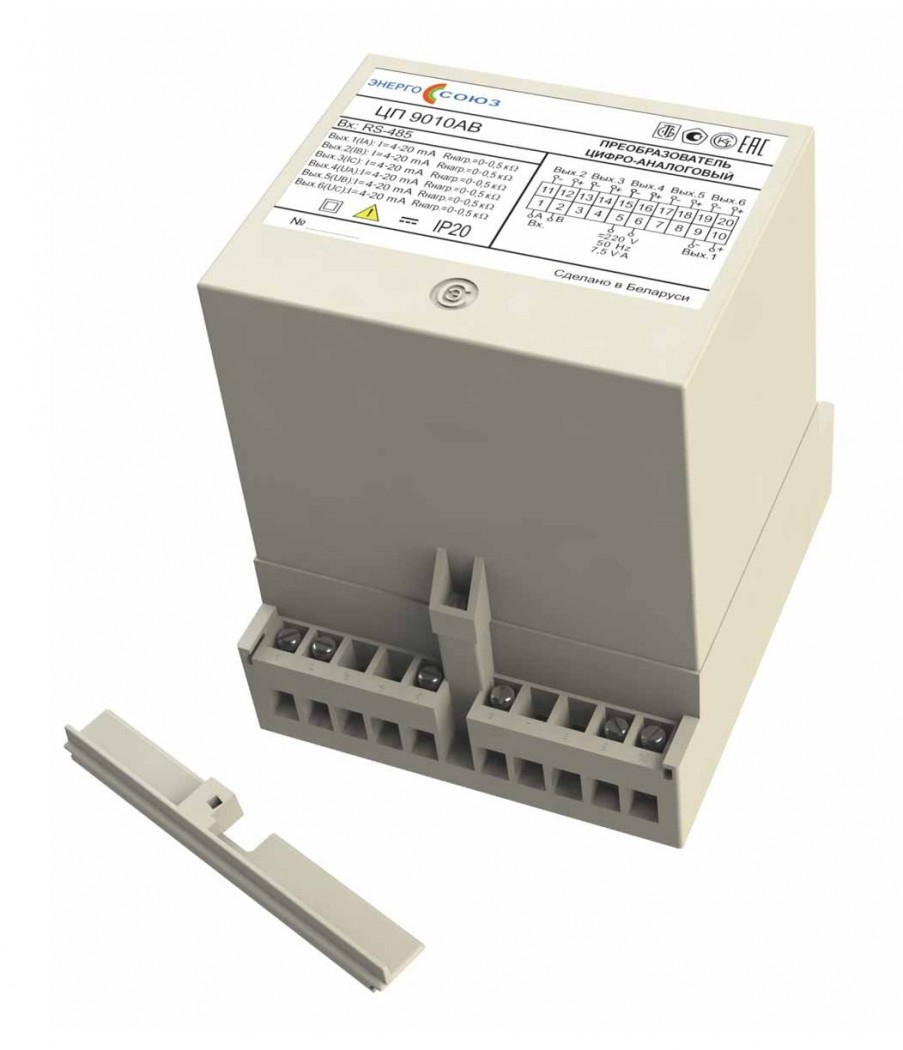

Преобразователь цифро-аналоговый ЦП 9010АВ 124
Прибор предназначен для навесного монтажа на щитах и панелях. По заказу потребителя возможна установка преобразователя на шину DIN – 35х7.5.
Количество аналоговых выходов, в соответствии с заказом потребителя, может быть от одного до шести включительно.
| Диапазон изменения аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|
| ±5.0 | не более 3.0 |
| 0 – 2.5 – 5.0 | не более 3.0 |
| 0 – 5.0 | не более 3.0 |
| 4.0 – 12.0 – 20.0 | не более 0.5 |
| 4.0 – 20.0 | не более 0.5 |
| 0 – 20.0 | не более 0.5 |
| 0 – 10.0 – 20.0 | не более 0.5 |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от источника питания, не более, В·А | 7.5 |
| Габаритные размеры, мм | 110x125x132 |
| Масса не более, кг | 1.2 |
| Диапазон рабочих температур, °C | от -40 до +50 |
| Межповерочный интервал, месяцев | нет |
| Гарантийный срок эксплуатации, месяцев | 18 |
При заказе и в документации другой продукции, в которой преобразователь может быть применен, необходимо указывать тип, вариант питания, верхнее значение диапазона изменения аналогового сигнала, количество аналоговых выходов. Так же потребитель должен указать измеряемые параметры в соответствии с таблицей 1 и диапазоны аналоговых сигналов для каждого из заказываемых выходов. По умолчанию на аналоговых выходах будут установлены параметры:
-
- для верхнего значения диапазона изменения аналоговых выходов 5 мА: IA, IB, IC – 0-5 мА, PA, PB, PC – ±5 мА соответственно количеству заказываемых выходов.
- для верхнего значения диапазона изменения аналоговых выходов 20 мА: IA 4-20 мА, IB 4-20 мА, IC 4-20 мА, PA 4-12-20 мА, PB 4-12-20 мА, PC 4-12-20 мА соответственно количеству заказываемых выходов.
Похожие товары
Преобразователь цифро-аналоговый (блок аналоговых выходов) ЦП 9010АВ предназначен для преобразования цифрового двоичного кода, получаемого от ЦП 9010 по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь с ЦП 9010 осуществляется в соответствии с протоколом передачи данных.
Преобразователь цифро-аналоговый (блок аналоговых выходов) ЦП 9010АВ предназначен для преобразования цифрового двоичного кода, получаемого от ЦП 9010 по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь с ЦП 9010 осуществляется в соответствии с протоколом передачи данных.
Преобразователь цифро-аналоговый (блок аналоговых выходов) ЦП 9010АВ предназначен для преобразования цифрового двоичного кода, получаемого от ЦП 9010 по интерфейсу RS-485, в независимые гальванически развязанные аналоговые сигналы. Связь с ЦП 9010 осуществляется в соответствии с протоколом передачи данных.
