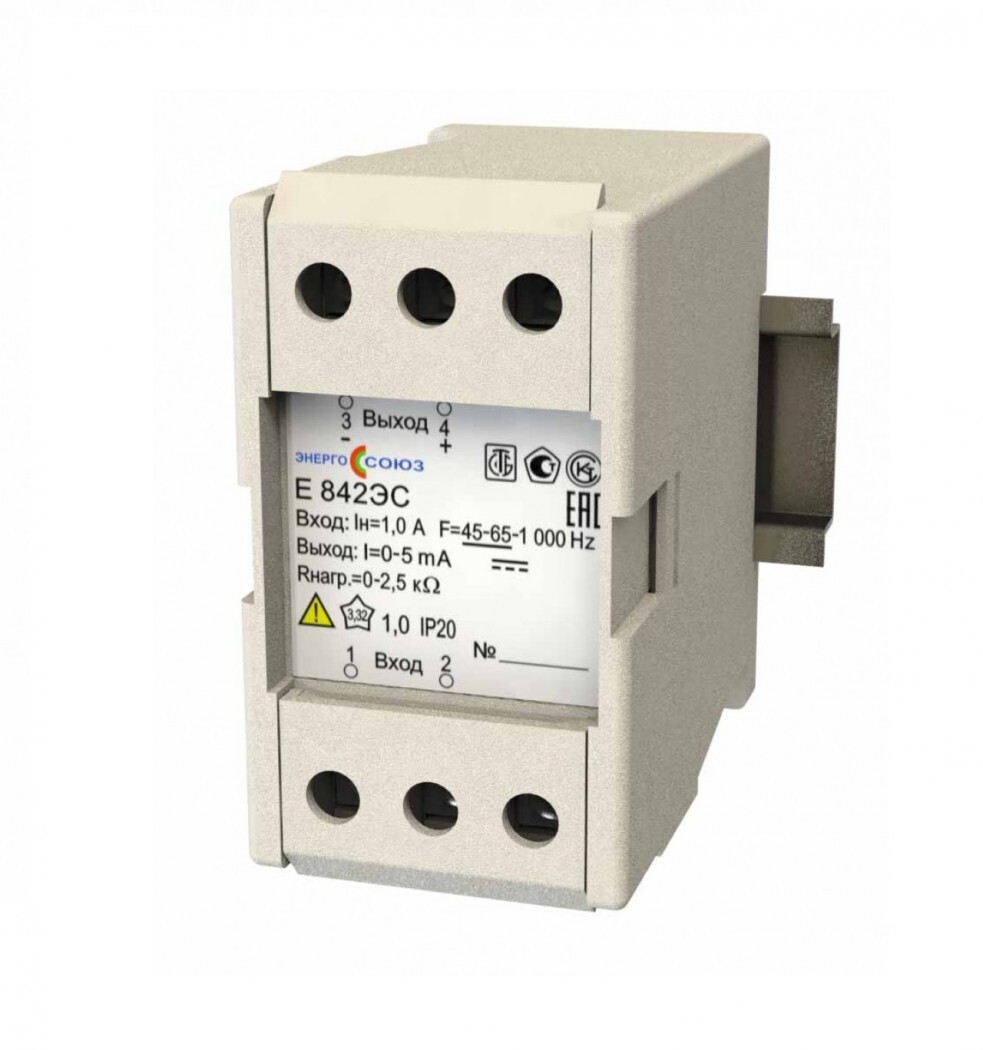

Преобразователь измерительный переменного тока Е 842ЭС,0-0,5A,0-5mA
Предназначен для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока. Преобразование производится по среднему значению входного сигнала. Выходной сигнал прямопропорционален средневыпрямленному значению входного сигнала.
Область применения: могут применяться для контроля токов электрических сетей и установок, имеющих рабочую область частот от 45 до 65 Гц и расширенную область частот от 65 до 1000 Гц.
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока в цепях с рабочим напряжением до 500В включительно.
| Тип и модификация | Диапазон измерения входного сигнала, Iвх, А | Номин. значение входного сигнала, Iвх.н, А |
Диапазон изменения выходного сигнала, Iвых, мА | Номин. значение выходного сигнала, Iвых.н, мА | Диапазон изменения сопр. нагрузки, Rн, кОм | Габаритные размеры, мм | Масса не более, кг кг |
|---|---|---|---|---|---|---|---|
| Е 842ЭС | 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 5 | 5 | 0 - 2.5 | 44x81x72 | 0.25 |
| 0 – 20 | 20 | 0 - 0.5 | 55x81x72 | 0.35 | |||
| Е 842/1ЭС | 0 – 5 | 5 | 0 - 2.5 | 110x125x80 | 0.55 | ||
| 0 – 20 | 20 | 0 - 0.5 |
| Пределы допускаемой основной погрешности | ±1.0 % |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи не более | 1.0 В·А |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указывать тип, модификацию, диапазон измерения входного сигнала и диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости).
Бланк заказа Е 842ЭС
