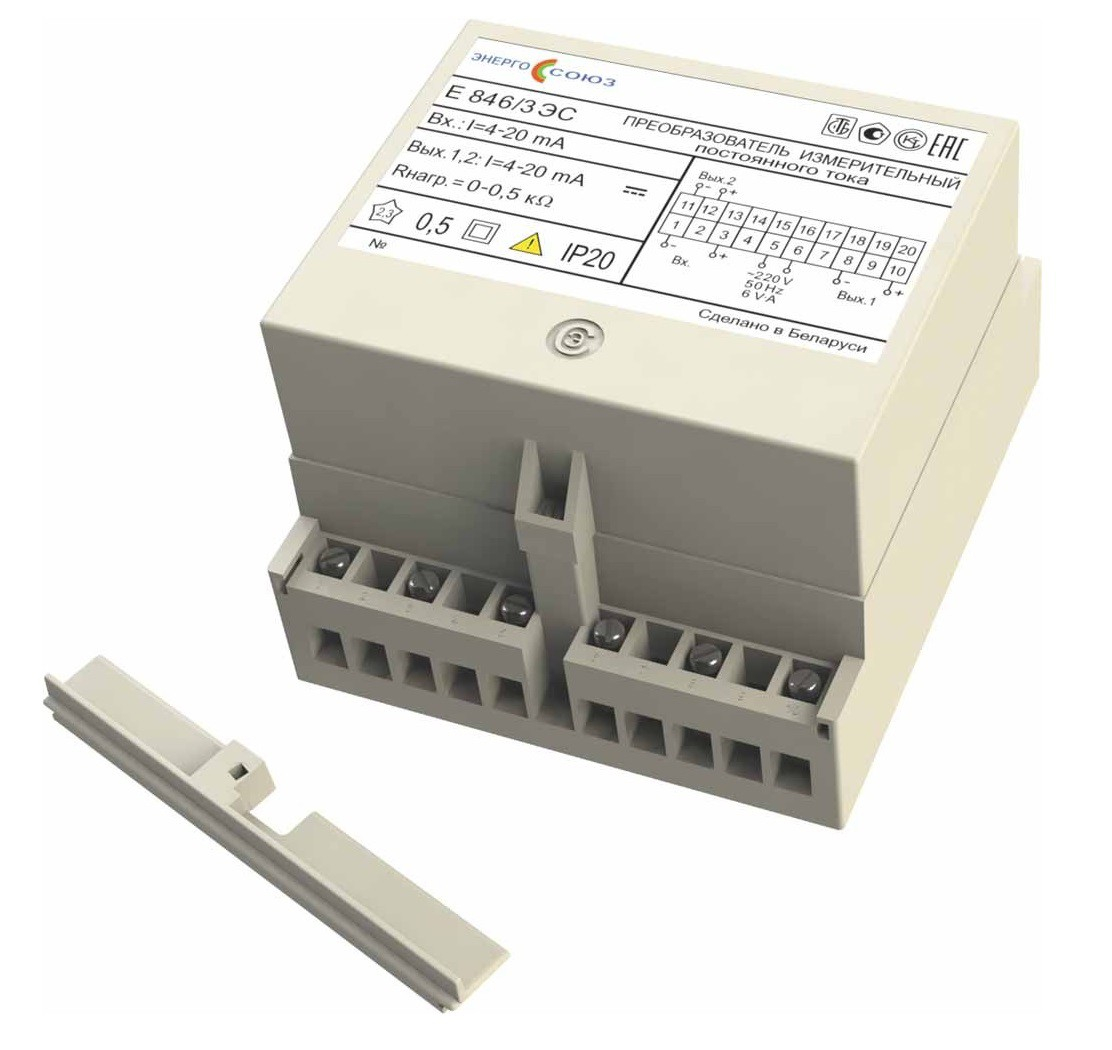

Преобразователь измерительный переменного тока Е 846/3ЭС
Предназначен для линейного преобразования входного сигнала постоянного тока в два унифицированных, гальванически развязанных выходных сигнала постоянного тока.
| Тип и модификация | Диапазон измерений входного сигнала | Номин. значение входного сигнала | Диапазон изменений выходного сигнала, мА | Номин. значение выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | |
|---|---|---|---|---|---|---|
| выход 1 | выход 2 | |||||
| Е 846/1ЭС | ±5 мА | 5 мА | ±5 | ±5 | 5 | 0 – 3.0 |
| Е 846/2ЭС | ±75 мВ | 75 мВ | ||||
| Е 846/3ЭС | 4 – 20 мА | 20 мА | 4 – 20 | 4 – 20 | 20 | 0 – 0.5 |
| Е 846/4ЭС | ±5 мА | 5 мА | ±5 | - | 5 | 0 – 3.0 |
| Е 846/5ЭС | 4 – 20 мА | 20 мА | 4 – 20 | 20 | 0 – 0.5 | |
| Е 846/6ЭС | 0 – 5 | 5 | 0 – 3.0 | |||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи: | |
| - для E 846/[ 3, 5, 6 ]ЭС не более | 0.02 В·А |
| - для E 846/[ 1, 2, 4 ]ЭС не более | 0.002 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x80 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип, модификацию прибора, диапазон преобразования входного сигнала, количество выходов, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Бланк заказа Е 846/3ЭС
