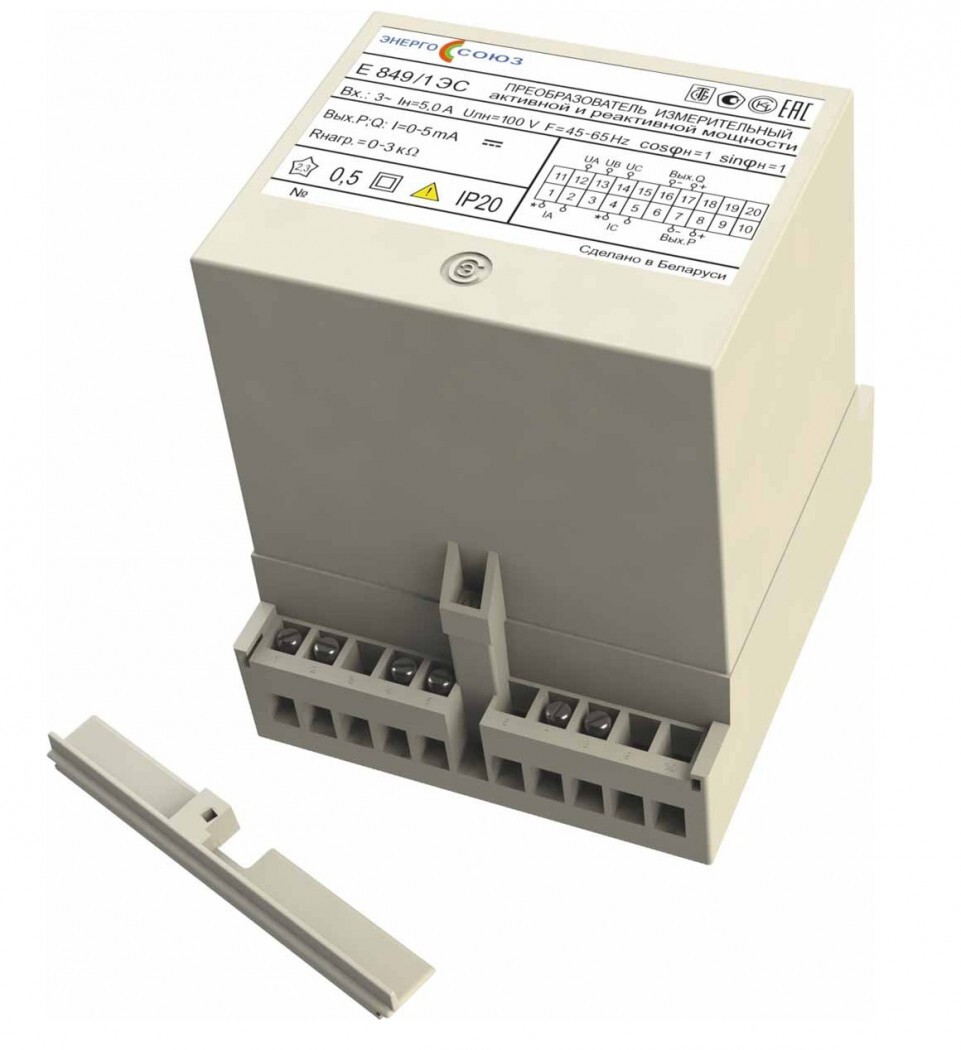

Прeобразователь измерительный активной и реактивной мощности Е 849/2ЭС

Е 849/2ЭС2 - Инстин
Остаток: Запросить
Код: Е 849/2ЭС
0

Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Тип и модификацияДиапазоны изменения входных сигналовЧастота входного сигнала, ГцНоминальные значения входных сигналовДиапазон изменения выходного сигнала, мАДиапазон сопр. нагрузки, кОм
IA=IC, AUAB=UBC =UCA, Bcos φ, sin φIн, AUн, Bcos φ, sin φ
Е 849/1ЭС
Е 849/7ЭС
0-0.5
0-1.0
0-2.5
0-5.0
80-120 0-плюс 1-0 45-65 0.5
1.0
2.5
5.0
100 1 0-5.0 0-3.0
Е 849/2ЭС
Е 849/8ЭС
0-120
0-250
0-450
100
220
380
Е 849/3ЭС
Е 849/9ЭС
80-120 0-плюс 1-0 - минус 1-0 100 плюс 1 и минус 1 ±5.0
Е 849/4ЭС
Е 849/10ЭС
0-120
0-250
0-450
100
220
380
Е 849/5ЭС
Е 849/11ЭС
0-2.5-5

Е 849/14ЭС

80-120 100

Е 849/6ЭС
Е 849/12ЭС
Е 849/13ЭС

0-плюс 1-0 1 4-20 0-0.5
Е 849/15ЭС 0-плюс 1-0 - минус 1-0 плюс 1 и минус 1 4-12-20
Е 849/16ЭС 0-120
0-250
0-450
100
220
380
Е 849/17ЭС 0-плюс 1-0 1 4-20
Пределы допускаемой основной погрешности:
- для Е 849/[ 1 – 6, 13 – 17 ]ЭС ±0.5 %
- для Е 849/[ 7 – 12 ]ЭС ±1.0 %
Питание осуществляется по одному из следующих вариантов:
- для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 100 В частотой 50 Гц (при заказе — питание ~100 В);
- для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В);
- для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 240 В частотой 50 Гц (при заказе — питание ~240 В);
- для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока от 85 до 264 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В (при заказе — универсальное питание) (по заказу номинальное значение может быть 230 В);
- для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В);
- для Е 849/[ 1, 3, 6, 7, 9, 12, 14, 15 ]ЭС от измерительной цепи (при заказе — питание от изм. цепи).
Мощность, потребляемая от:
- измерительной цепи:
- для каждой последовательной цепи 0.2 В·А
- для параллельных цепей фаз А и С с питанием от измерительной цепи 6.0 В·А
- для каждой параллельной цепи с питанием от внешнего источника 0.5 В·А
- внешнего источника питания не более 6.0 В·А
Габаритные размеры (Д x Ш x В) не более 110x125x132 мм
Масса не более 1.2 кг
Диапазон рабочих температур от -30 до +60 °C
Средний срок службы не менее 12 лет
Межповерочный интервал 48 месяцев
Гарантийный срок эксплуатации 48 месяцев

При заказе необходимо указывать тип и модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.

Опросный листТехническая документацияПрограммное обеспечение
