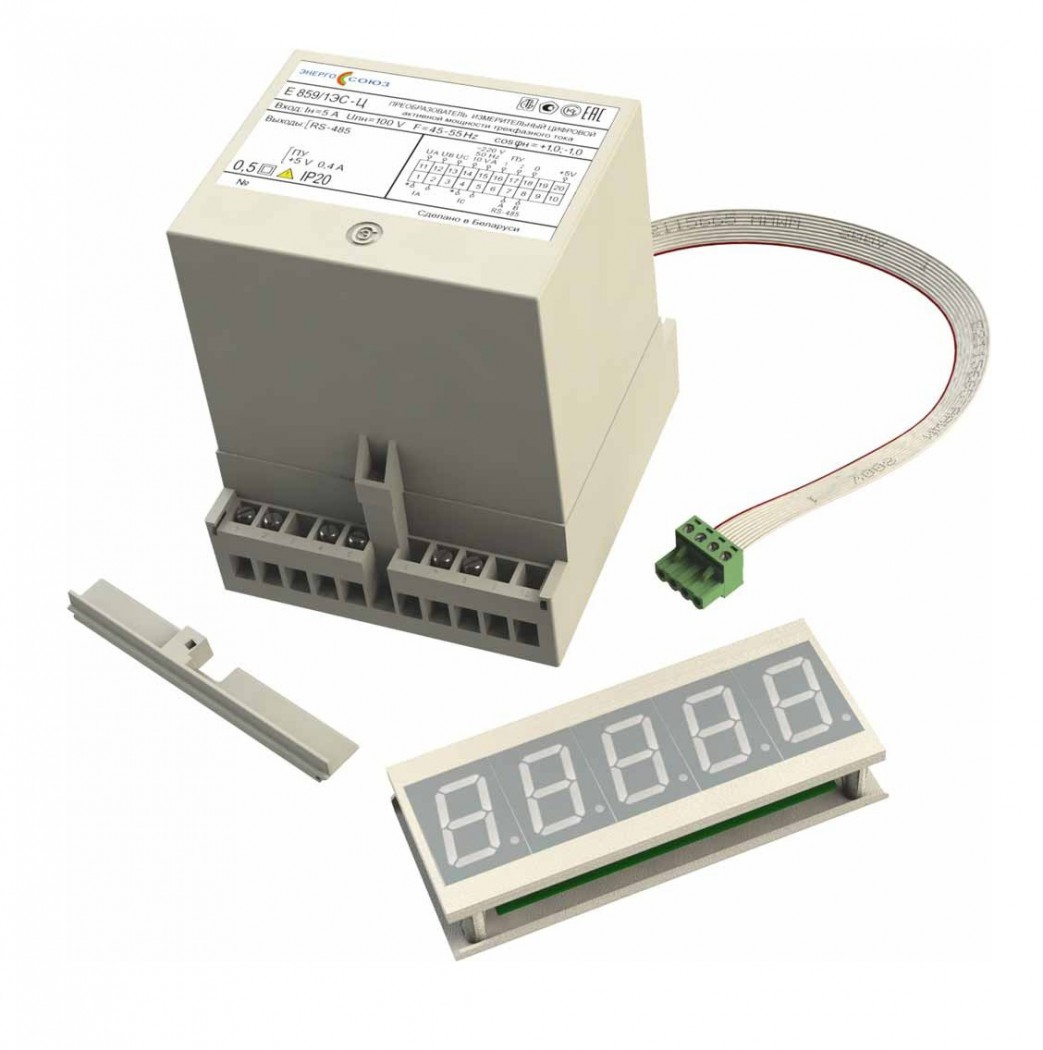

Преобразователь измерительный цифровой активной мощности трехфазного тока Е 859/2ЭС-Ц

Е 859/2ЭС-Ц - Инстин
Остаток: Запросить
Код: Е 859/2ЭС-Ц
0

Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.

Измерительный преобразователь, имеющий выносное показывающее устройство, содержит встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.

Тип и модификацияНаличие
RS-485Выносного индикатораАналогового выхода
Е 859/1ЭС-Ц да да нет
Е 859/2ЭС-Ц да нет
Е 859/3ЭС-Ц нет да
Е 859/4ЭС-Ц да да да
Е 859/5ЭС-Ц да нет
Е 859/6ЭС-Ц нет да
Е 859/7ЭС-Ц да да нет
Е 859/8ЭС-Ц да нет
Е 859/9ЭС-Ц нет да
Е 859/10ЭС-Ц да да да
Е 859/11ЭС-Ц да нет
Е 859/12ЭС-Ц нет да
Тип и модификацияПараметры преобразуемого входного сигнала
Ток IA = IC, АНапряжение UAB, UBC, UCA, Вcos φЧастота, Гц
Диапазон преобр.Номинальное значение, IнДиапазон преобр.Номинальное значение, UнНоминальное значение
Е 859/1ЭС-Ц 0-1.0
0-5.0
1.0
5.0
0-120
0-264
0-456
100
220
380
плюс 1
и
минус 1
45-55
Е 859/2ЭС-Ц
Е 859/3ЭС-Ц
Е 859/4ЭС-Ц
Е 859/5ЭС-Ц
Е 859/6ЭС-Ц
Е 859/7ЭС-Ц 80-120
176-264
100
220
Е 859/8ЭС-Ц
Е 859/9ЭС-Ц
Е 859/10ЭС-Ц
Е 859/11ЭС-Ц
Е 859/12ЭС-Ц
Диапазон изменения выходного аналогового сигнала, мАДиапазон изменения коэффициента мощности cos φДиапазон сопротивления нагрузки, кОм
±5 плюс 1-0-минус 1-0-плюс 1 0 – 3.0
0 – 2.5 – 5
4 – 12 – 20 0 – 0.5
0 – 5 плюс 1-0 0 – 3.0
4 – 20 0 – 0.5
Цвет индикаторов ПУ (один из возможных вариантов, без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности ±0.5 %
Питание осуществляется по одному из следующих вариантов:
- для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В);
- для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В);
- для Е 859/[ 1 – 6 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В);
- для Е 859/[ 7 – 12 ]ЭС-Ц от измерительной цепи (при заказе — питание от изм. цепи).
Мощность, потребляемая от:
- измерительной цепи не более:
- для каждой последовательности цепи 0.2 В·А
- для параллельных цепей с питанием от цепи входного сигнала:
- от  фаз А и С 10.0 В·А
- от фазы В 0.2 В·А
- для каждой параллельной цепи с питанием от внешнего источника 0.2 В·А
- внешнего источника питания не более 10.0 В·А
Габаритные размеры (Д x Ш x В) не более:
- для измерительного преобразователя 110x125x132 мм
- для внешнего показывающего устройства 130х60х30 мм
Масса не более:
- для измерительного преобразователя 1.5 кг
- для внешнего показывающего устройства 0.4 кг
Диапазон рабочих температур от -30 до +55 °C
Средний срок службы не менее 12 лет
Межповерочный интервал 48 месяцев
Гарантийный срок эксплуатации 48 месяцев

При заказе необходимо указывать тип и модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), наличие ПУ, цвет индикатора, питание ПУ, длину шнура, коэффициент трансформации измерительного трансформатора (для измерительных преобразователей, имеющих порт для связи с показывающим устройством и предназначенных для подключения через измерительный трансформатор), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.

Пример записи при заказе измерительного преобразователя Е 859/6ЭС-Ц с диапазоном измерения входного тока 0 – 5.0 А, с диапазоном измерения входного напряжения 0 – 264 В, с выходным аналоговым сигналом 4 – 20 мА, c ПУ, с красным индикатором, с питанием 5 В, с шнуром 3 метра, с коэффициентами трансформации соответственно тока и напряжения KTi = 1000/5, KTu = 6000/220, с питанием от источника напряжения переменного тока 220 В частотой 50 Гц:
