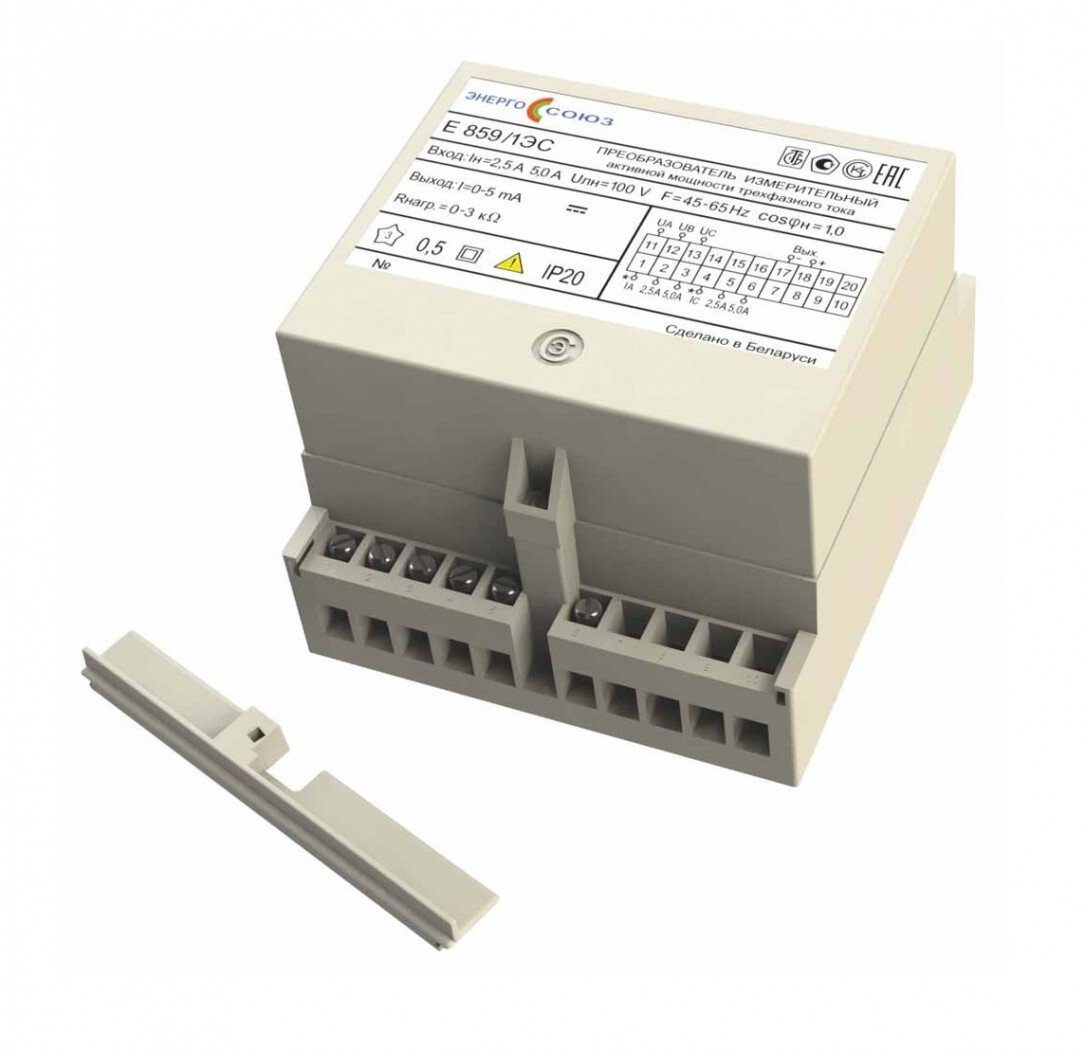

Преобразователь измерительный активной мощности трехфазного тока Е 859/1ЭС

Е 859/1ЭС - Инстин
Остаток: Запросить
Код: Е 859/1ЭС
0

Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Тип и модификацияДиапазон измерения преобразуемого входного сигналаНоминальное значение преобразуемого входного сигналаДиапазон изменения выходного сигнала, мА
I, AU, Bcos φI, АU, Вcos φ
Е 859/1ЭС 0-1
(0-0.5)
или
0-5
(0-2.5)
80-120 0-плюс 1-0 1.0
(0.5)
или
5.0
(2.5)
100 1 0-5
Е 859/2ЭС 0-120
Е 859/3ЭС 80-120 0-минус 1-0-плюс 1-0 плюс 1 минус 1 ±5
Е 859/4ЭС 0-120
Е 859/5ЭС 0-2.5-5
Е 859/6ЭС 80-120 0-плюс 1-0 1 4-20
Е 859/7ЭС 0-120
Е 859/8ЭС 80-120 0-мунус 1-0-плюс 1-0 плюс 1 и минус 1 0-2.5-5.0
Е 859/9ЭС 4-12-20
Е 859/10ЭС 0-120
Пределы допускаемой основной погрешности ±0.5 %
Питание осуществляется по одному из следующих вариантов:
- для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока, напряжением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В);
- для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В);
- для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В);
- для Е 859/5ЭС от источника напряжения переменного тока, напряжением 100 В частотой 50 Гц (при заказе — питание ~100 В);
- для Е 859/[ 1, 3, 6, 8, 9 ]ЭС от измерительной цепи (при заказе — питание от изм. цепи).
Мощность, потребляемая от:
- измерительной цепи не более:
- для каждой последовательности цепи 0.2 В·А
- для параллельных цепей Е 859/[ 1, 3, 6, 8, 9 ]ЭС:
- от фазы А и от фазы С 3 В·А
- от фазы В 0.2 В·А
- для каждой параллельной цепи Е 859/[ 2, 4, 5, 7, 10 ]ЭС 0.2 В·А
- внешнего источника питания не более 4 В·А
Габаритные размеры (Д x Ш x В) не более 110x125x80 мм
Масса не более 1.2 кг
Диапазон рабочих температур от -30 до +50 °C
Средний срок службы не менее 12 лет
Межповерочный интервал 12 месяцев
Гарантийный срок эксплуатации 36 месяцев

При заказе необходимо указать тип и модификацию, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
