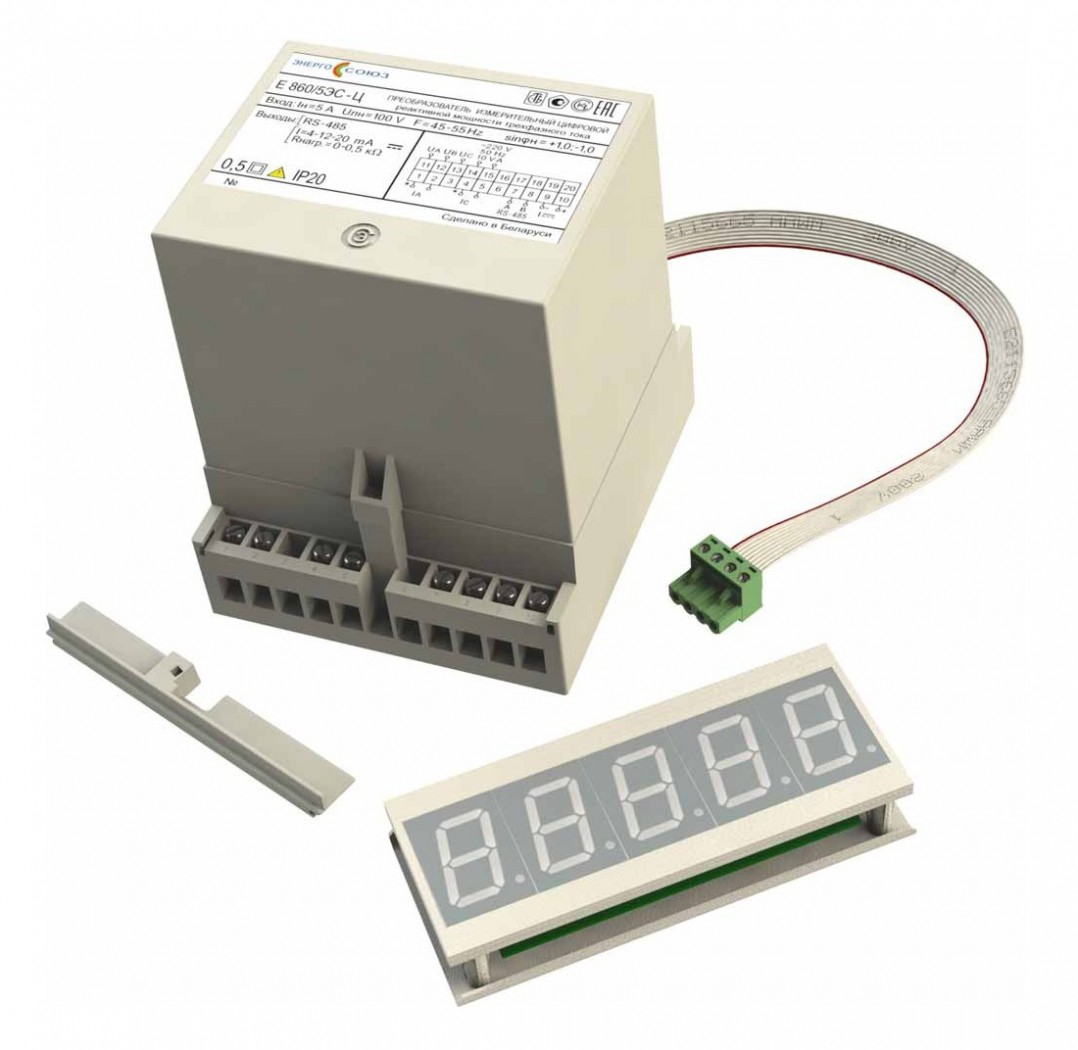

Преобразователь измерительный цифровой реактивной мощности трехфазного тока Е 860/4ЭС-Ц
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
Измерительный преобразователь, имеющий выносное показывающее устройство, содержит встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация | Наличие | ||
|---|---|---|---|
| RS-485 | Показывающего устройства | Аналогового выхода | |
| Е 860/1ЭС-Ц | да | да | нет |
| Е 860/2ЭС-Ц | да | нет | |
| Е 860/3ЭС-Ц | нет | да | |
| Е 860/4ЭС-Ц | да | да | да |
| Е 860/5ЭС-Ц | да | нет | |
| Е 860/6ЭС-Ц | нет | да | |
| Е 860/7ЭС-Ц | да | да | нет |
| Е 860/8ЭС-Ц | да | нет | |
| Е 860/9ЭС-Ц | нет | да | |
| Е 860/10ЭС-Ц | да | да | да |
| Е 860/11ЭС-Ц | да | нет | |
| Е 860/12ЭС-Ц | нет | да | |
| Тип и модификация | Параметры преобразуемого входного сигнала | |||||
|---|---|---|---|---|---|---|
| Ток IA = IC, А | Напряжение UAB, UBC, UCA, В | sin φ | Частота, Гц | |||
| Диапазон преобр. | Номинальное значение, Iн | Диапазон преобразования | Номинальное значение, Uн | Номинальное значение | ||
| Е 860/1ЭС-Ц | 0-1.0 0-5.0 |
1.0 5.0 |
0-120 0-264 0-456 |
100 220 380 |
плюс 1 и минус 1 |
45-55 |
| Е 860/2ЭС-Ц | ||||||
| Е 860/3ЭС-Ц | ||||||
| Е 860/4ЭС-Ц | ||||||
| Е 860/5ЭС-Ц | ||||||
| Е 860/6ЭС-Ц | ||||||
| Е 860/7ЭС-Ц | 80-120 176-264 |
100 220 |
||||
| Е 860/8ЭС-Ц | ||||||
| Е 860/9ЭС-Ц | ||||||
| Е 860/10ЭС-Ц | ||||||
| Е 860/11ЭС-Ц | ||||||
| Е 860/12ЭС-Ц | ||||||
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон изменения коэффициента мощности sin φ | Диапазон сопротивления нагрузки, кОм |
|---|---|---|
| ±5.0 | 0-плюс 1-0-минус 1-0 | 0 – 3.0 |
| 0 – 2.5 – 5 | ||
| 4 – 12 – 20 | 0 – 0.5 | |
| 0 – 5 | 0-плюс 1 | 0 – 3.0 |
| 4 – 20 | 0 – 0.5 |
| Цвет индикаторов ПУ (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - для Е 860/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - для Е 860/[ 1 – 6 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - для Е 860/[ 1 – 6 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В); | |
| - для Е 860/[ 7 – 12 ]ЭС-Ц от измерительной цепи (при заказе — питание от изм. цепи). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от измерительной цепи: | |
| - от фаз А и С | 10.0 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.2 В·А |
| - внешнего источника питания не более | 10.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для измерительного преобразователя | 110x125x132 мм |
| - для внешнего показывающего устройства | 130х60х30 мм |
| Масса не более: | |
| - для измерительного преобразователя | 1.5 кг |
| - для внешнего показывающего устройства | 0.4 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указывать тип, модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), наличие ПУ, цвет индикатора, питание ПУ, длину шнура, коэффициент трансформации измерительного трансформатора (для измерительных преобразователей, имеющих порт для связи с ПУ и предназначенных для подключения через измерительный трансформатор), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Пример записи при заказе с диапазоном измерения входного тока 0 – 5.0 А, с диапазоном измерения входного напряжения 0 – 264 В, с выходным аналоговым сигналом 4 – 20 мА, c ПУ, с зеленым индикатором, с питанием 5 В, с шнуром 3 метра, предназначенного для подключения через измерительные трансформаторы с коэффициентами трансформации КТi = 1000/5, КТu = 6000/220, с показывающим устройством, с универсальным питанием:
Бланк заказа Е 860ЭС-Ц
