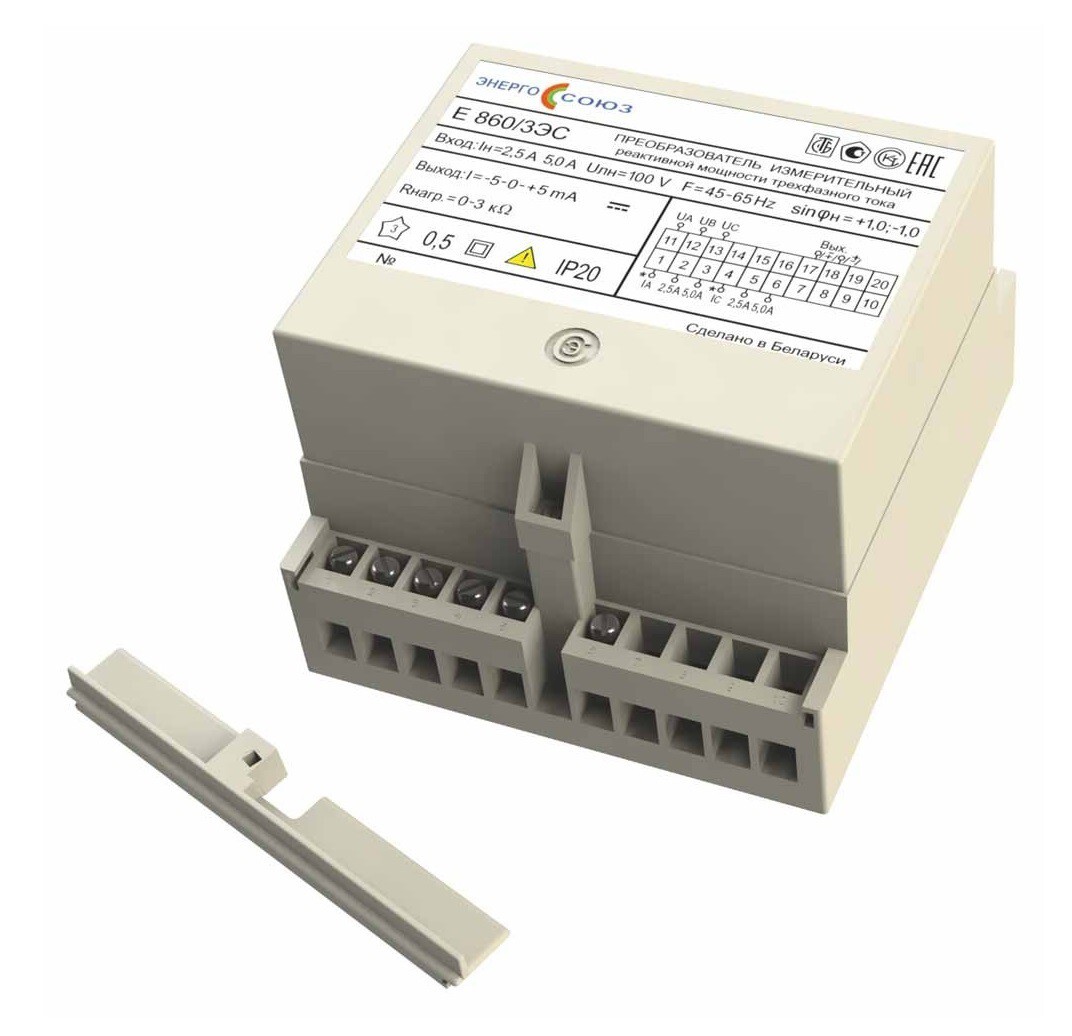

Преобразователь измерительный реактивной мощности трехфазного тока Е 860/9ЭС
Предназначен для включения непосредственно или через измерительные трансформаторы тока или напряжения.
| Тип и модификация | Диапазон измерения преобразуемого входного сигнала | Номинальное значение преобразуемого входного сигнала | Диапазон изменения выходного сигнала, мА | ||||
|---|---|---|---|---|---|---|---|
| I, A | U, B | sin φ | I, A | U, B | sin φ | ||
| Е 860/1ЭС | 0–1 (0–0.5) или 0–5 (0–2.5) |
80–120 | 0-плюс 1-0 | 1.0 (0.5) или 5.0 (2.5) |
100 | 1 | 0–5 |
| Е 860/2ЭС | 0–120 | ||||||
| Е 860/3ЭС | 80–120 | 0-минус 1-0-плюс 1-0 | минус 1 и плюс 1 | ±5 | |||
| Е 860/4ЭС | 0–120 | ||||||
| Е 860/5ЭС | 0–2.5–5 | ||||||
| Е 860/6ЭС | 80–120 | 0-плюс 1-0 | 1 | 4–20 | |||
| Е 860/7ЭС | 0–120 | ||||||
| Е 860/8ЭС | 80–120 | 0-минус 1-0-плюс 1-0 | минус 1 и плюс 1 | 0–2.5–5 | |||
| Е 860/9ЭС | 4–12–20 | ||||||
| Е 860/10ЭС | 0–120 | ||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - для Е 860/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока, напряжением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - для Е 860/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - для Е 860/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В); | |
| - для Е 860/5ЭС от источника напряжения переменного тока, напряжением 100 В частотой 50 Гц (при заказе — питание ~100 В); | |
| - для Е 860/[ 1, 3, 6, 8, 9 ]ЭС от измерительной цепи (при заказе — питание от изм. цепи). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей Е 860/[ 1, 3, 6, 8, 9 ]ЭС: | |
| - от фазы А и от фазы С | 3 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи Е 860/[ 2, 4, 5, 7, 10 ]ЭС | 0.2 В·А |
| - внешнего источника питания не более | 4 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x80 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -30 до +50 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 36 месяцев |
При заказе необходимо указать тип и модификацию, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Бланк заказа Е 860ЭС
