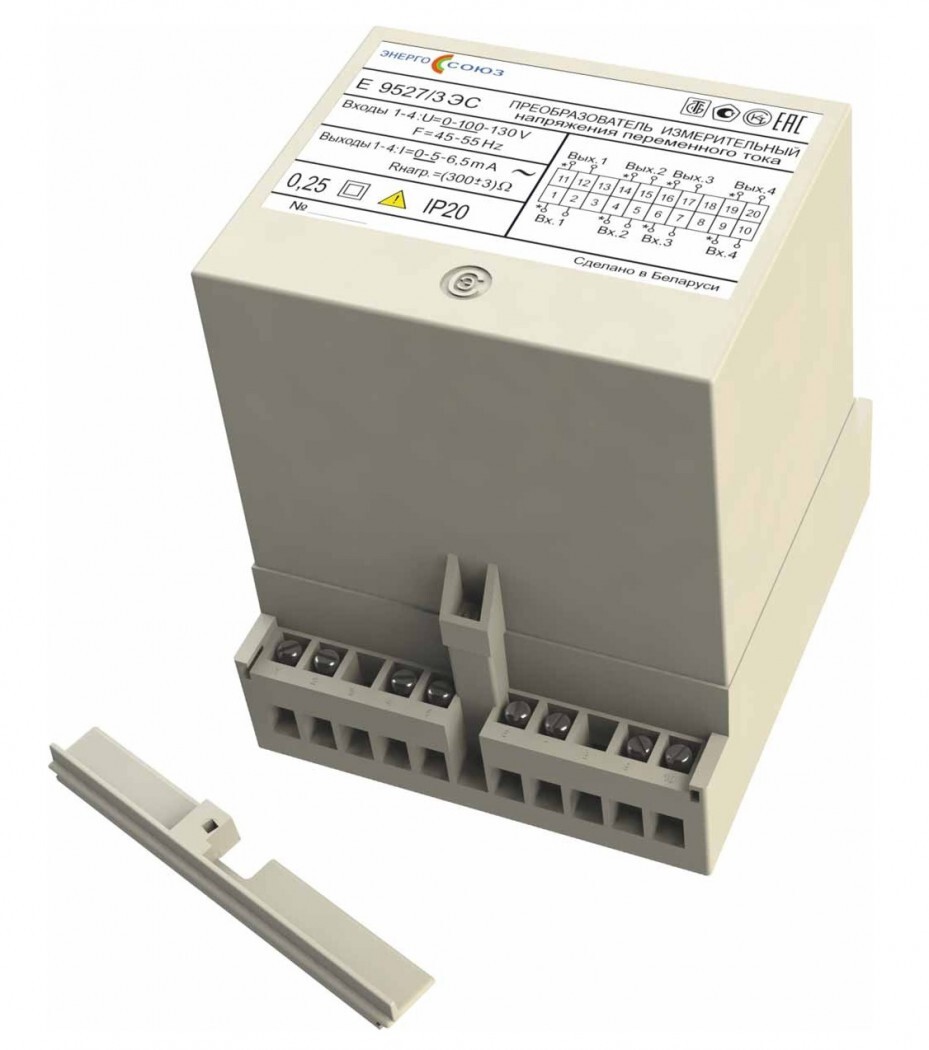

Преобразователь измерительный переменного тока и напряжения переменного тока Е 9527/1ЭС
Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоемких объектов, осциллографирования их аварийных режимов.
По числу и виду преобразуемых сигналов измерительные преобразователи Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, измерительные преобразователи Е 9527/3ЭС - Е 9527/7ЭС, Е 9527/12ЭС - Е 9527/29ЭС, Е 9527/35ЭС - четырехканальными. По заказу потребителя четырехканальный измерительный преобразователь может быть изготовлен на меньшее количество каналов.
Измерительный преобразователь относится к преобразователю с гальваническим разделением входных и выходных цепей, также обеспечивает гальваническое разделение входных цепей между собой и выходных цепей между собой.
|
Тип и модификация | Диапазоны измерения входного сигнала | Номинал. значение входного сигнала | Диапазон изменения выходного сигнала, мА | Нормирующ. значение выходного сигнала, мА | Сопр. нагрузки, Ом | |||
|---|---|---|---|---|---|---|---|---|
| в раб. режиме | в режиме перегр. | в раб. режиме | в режиме перегр. | в раб. режиме | в режиме перегр. | |||
| Е 9527/1ЭС | 0-1 А | - | 1 А | 0-5.0 | - | 5 | - | 300±30 |
| Е 9527/2ЭС | 0-5 А | 5 А | ||||||
| Е 9527/3ЭС | 0-100 В | 0-130 В | 100 В | 5.0-6.5 | 6.5 | 300±Х1 | ||
| Е 9527/4ЭС | - | 0-20 А | 1 А | - | 0-5.0 | - | 5.0 | 300±30 |
| Е 9527/5ЭС | 0-40 А | |||||||
| Е 9527/6ЭС | 0-50 А | |||||||
| Е 9527/7ЭС | 0-100 А | 5 А | ||||||
| Е 9527/12ЭС | 0-10 А | - | 10 А | 0-5.0 | - | 5.0 | - | |
| Е 9527/13ЭС | 0-100 В | 100-130 В | 100 В | 5.0-6.5 | 6.5 | 800±Х2 | ||
| Е 9527/14ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | 10-70 | ||
| Е 9527/15ЭС | 0-5 А | 5-100 А | 5 А | |||||
| Е 9527/16ЭС | 0-1 А | - | 1 А | - | - | 300±30 | ||
| Е 9527/17ЭС | 0-5 А | 5 А | ||||||
| Е 9527/18ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | |||
| Е 9527/19ЭС | 0-5 А | 5-100 А | 5 А | |||||
| Е 9527/20ЭС | 0-1 А | - | 1 А | - | - | 1000±Х3 | ||
| Е 9527/21ЭС | 0-5 А | 5 А | ||||||
| Е 9527/22ЭС | 0-1 А | 1-20 А | 1 А | 5.0-100.0 | 100.0 | 10-70 | ||
| 0-5 А | 5-100 А | 5 А | ||||||
| Е 9527/23ЭС | 0-100 В | - | 100 В | - | - | 800±Х2 | ||
| 0-400 В | 400 В | |||||||
| Е 9527/24ЭС | 0-5 А | 5-50 А | 5 А | 5.0-50.0 | 50.0 | 10-70 | ||
| Е 9527/25ЭС | 0-220 В | 220-286 В | 220 В | 5.0-6.5 | 6.5 | 800±Х2 | ||
| Е 9527/26ЭС | 0-380 В | 380-494 В | 380 В | |||||
| Е 9527/27ЭС | 0-100 В | 100-130 В | 100 В | 1000±Х3 | ||||
| Е 9527/28ЭС | 0-220 В | 220-286 В | 220 В | |||||
| Е 9527/29ЭС | 0-380 В | 380-494 В | 380 В | |||||
|
Примечания:
|
||||||||
| Пределы допускаемой основной погрешности | 0.25; 0.5; 1.0 % |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи не более: | |
| - для преобразователей тока | 1.0 В·А |
| - для преобразователей напряжения | 4.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x132 мм |
| Масса не более | 1.4 кг |
| Диапазон рабочих температур | от -30 до +50 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указывать тип и модификацию прибора, класс точности, возможность крепления на шину DIN-35 (при необходимости).
При заказе измерительных преобразователей Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.
Бланк заказа Е 9527ЭС
