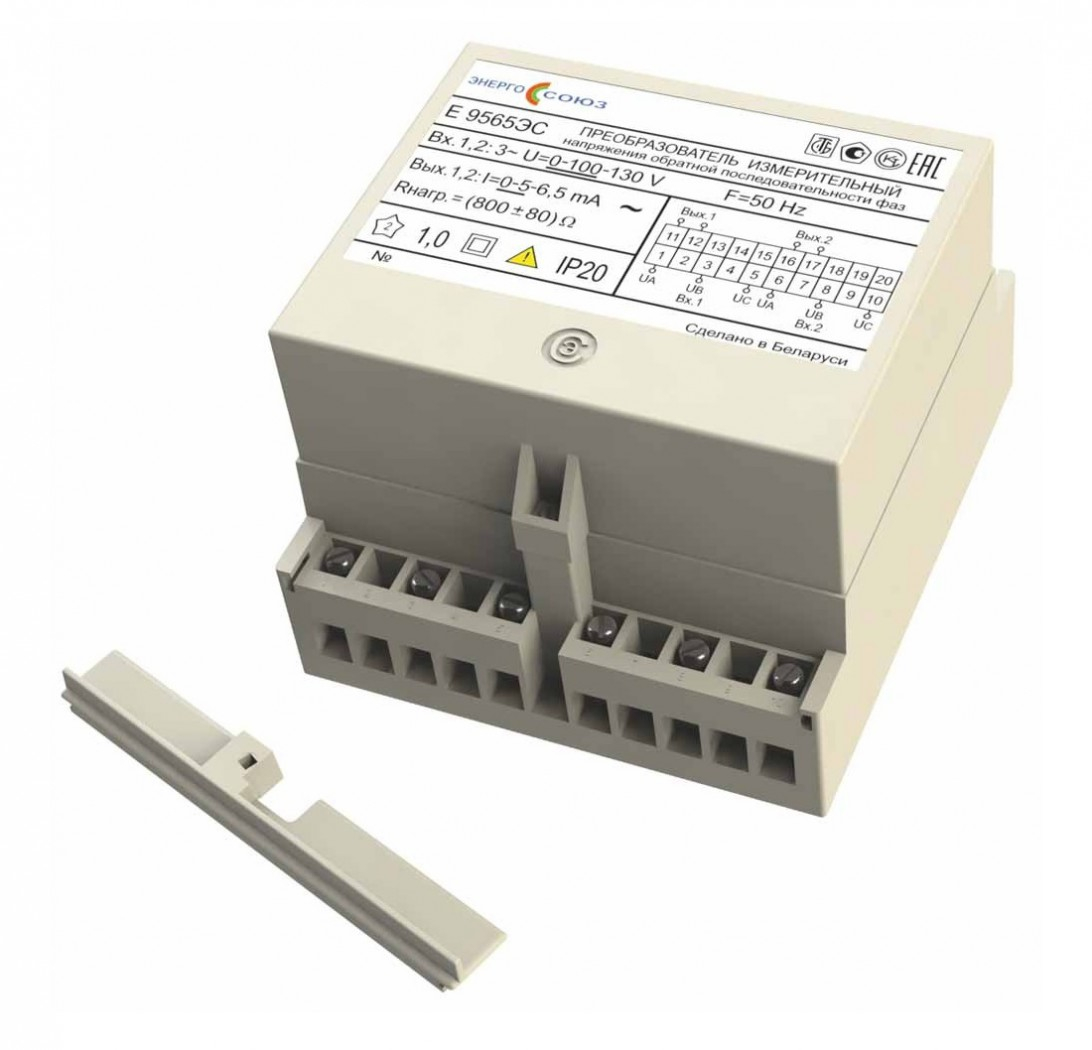

Преобразователь измерительный напряжения обратной последовательности фаз Е 9565ЭС
Область применения: применяется для контроля напряжения обратной последовательности фаз электрических систем и установок и измерительных трансформаторов с номинальным вторичным напряжением 100 В, а так же для передачи информации на вход быстродействующего цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов.
По числу и виду преобразуемых электрических величин измерительный преобразователь является двухканальным.
По связи между входными и выходными цепями измерительный преобразователь относится к преобразователям без гальванической связи. Измерительный преобразователь обеспечивает также гальваническое разделение входных цепей между собой и выходных цепей между собой.
| Тип и модификация | Входной сигнал | Выходной сигнал | Сопр. нагрузки, Ом | ||||
|---|---|---|---|---|---|---|---|
| Диапазон измерений линейных напряжений трехфазного переменного тока, В | Номин. знач., В | Диапазон изменений выходного сигнала при обратной последовательности фаз (С,В,А) | Нормирующее знач., мА | ||||
| в рабочем режиме, В | в режиме перегрузки, В | в рабочем режиме, мА | в режиме перегрузки, мА | ||||
| Е 9565ЭС | 0-100 | 100-130 | 100 | 0-5 | 5-6.5 | 5 | 800±80 |
| Пределы допускаемой основной погрешности | ±1.0 % |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи не более | 2.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x80 мм |
| Масса не более | 0.6 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 36 месяцев |
При заказе необходимо указывать тип и модификацию прибора, возможность крепления на шину DIN-35 (при необходимости).
Бланк заказа Е 9565ЭС
