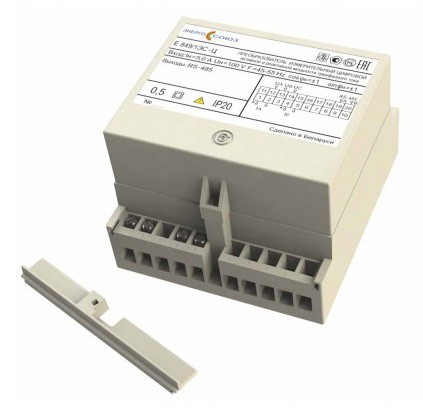

Преобразователь измерительный цифровой активной и реактивной мощности трехфазного тока Е 849/3ЭС-Ц
Предназначен для линейного преобразования активной и реактивной мощности в цифровой код, передачи результатов преобразования с использованием порта RS-485, а также для преобразования входного сигнала в 2 унифицированных выходных сигнала постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
| Тип и модификация | Диапазон измерения преобразуемых входных сигналов | Номин. знач. преобразуемых входных сигналов | Диапазоны изменения выходных аналоговых сигналов, I, мА | Диапазоны сопр. нагрузки, кОм | ||||
|---|---|---|---|---|---|---|---|---|
| Iвх=IА= IС, А | Uвх= UАВ= UВС= UСА, В | cos φ (sin φ) | Iвх.н, А | Uвх.н, В | cos φ ном. (sin φ) ном. | |||
| Е 849/1ЭС-Ц | 0-0.5 0-1.0 0-2.5 0-5.0 |
80-120 | 0-плюс 1-0-минус 1-0 | 0.5 1.0 2.5 5.0 |
100 | плюс 1 минус 1 |
- | - |
| Е 849/2ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
| Е 849/3ЭС-Ц | 80-120 | 0-плюс 1-0 |
100 | плюс 1 | 0-5 | 0-3.0 | ||
| Е 849/4ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
| Е 849/5ЭС-Ц | 80-120 | 0-плюс 1-0-минус 1-0 | 100 | плюс 1 минус 1 |
±5 | |||
| Е 849/6ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
| Е 849/7ЭС-Ц | 80-120 | 100 | 0-2.5-5 | |||||
| Е 849/8ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
| Е 849/9ЭС-Ц | 80-120 | 0-плюс 1-0 |
100 | плюс 1 | 4-20 | 0-0.5 | ||
| Е 849/10ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
| Е 849/11ЭС-Ц | 80-120 | 0-плюс 1-0-минус 1-0 | 100 | плюс 1 минус 1 |
4-12-20 | |||
| Е 849/12ЭС-Ц | 0-120 0-264 0-456 |
100 220 380 |
||||||
|
Примечание: Uвх, Uвх.н - величина линейного напряжения трехфазной цепи. |
||||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В); | |
| - для Е 849/[ 1, 3, 5, 7, 9, 11 ]ЭС-Ц от измерительной цепи (при заказе — питание от изм. цепи). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от цепи входного сигнала: | |
| - от фаз А и С | 6.0 В·А |
| - от фазы В | 0.2 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.2 В·А |
| - внешнего источника питания напряжения переменного тока не более | 6.0 В·А |
| - внешнего источника питания напряжения постоянного тока не более | 6.0 Вт |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для измерительных преобразователей с питанием ~220 В, питанием от изм. цепи | 110x125x80 мм |
| - для измерительных преобразователей с универсальным питанием 220, питанием 24 В | 110x125x132 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип и модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Бланк заказа Е 849/3ЭС-Ц
