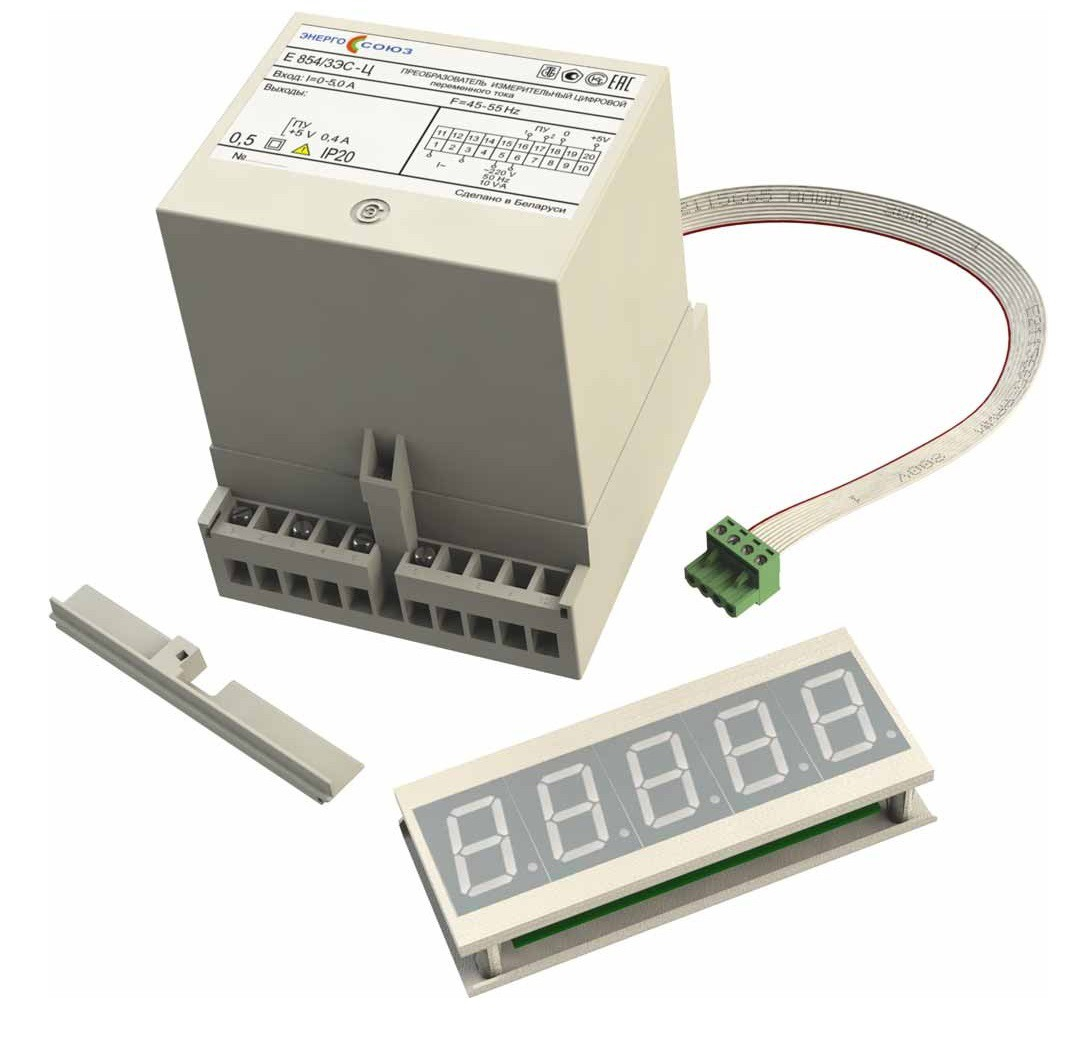

Преобразователь измерительный цифровой напряжения переменного тока Е 854/5ЭС-ЦМ
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров, по заказу потребителя может быть увеличено до 100 м, при этом питание ПУ осуществляется от дополнительного источника питания БП-Ц, заказываемого отдельно.
Измерительные преобразователи, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация |
Диапазон преобразования входного сигнала, А | Номинальное значение входного сигнала (Ан), А | Наличие | Аналоговый выход | ||
|---|---|---|---|---|---|---|
| RS-485 | Показывающего устройства | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | |||
| Е 854/1ЭС-Ц | 0-0.5 0-1.0 0-2.5 0-5.0 |
0.5 1.0 2.5 5.0 |
да | да | нет | |
| Е 854/2ЭС-Ц | да | нет | ||||
| Е 854/2ЭС-ЦМ | да | нет | ||||
| Е 854/2ЭС-Ц.3 | да | нет | ||||
| Е 854/3ЭС-Ц | нет | да | ||||
| Е 854/4ЭС-Ц | да | да | 0-5 или 4-20 |
0-3.0 или 0-0.5 |
||
| Е 854/5ЭС-Ц | да | нет | ||||
| Е 854/5ЭС-ЦМ | да | нет | ||||
| Е 854/5ЭС-Ц.3 | да | нет | ||||
| Е 854/6ЭС-Ц | нет | да | ||||
| Примечание: измерительные преобразователи Е 854/[ 2, 5 ]ЭС-Ц.3 имеют 3 входа с одинаковыми параметрами входных сигналов. | ||||||
| Цвет индикаторов ПУ (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.5 В·А |
| - внешнего источника питания: | |
| - для измерительных преобразователей с источником питания для показывающего устройства | 10 В·А |
| - для измерительных преобразователей без источника питания для показывающего устройства | 4.0 В·А |
| - для Е 854/[ 2, 5 ]ЭС-Ц.3 | 6.5 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для Е 854/[ 1 – 6 ]ЭС-Ц | 110x125x80 мм110x125x132 мм |
| - для Е 854/2ЭС-ЦМ | 44x81x72 мм |
| - для Е 854/5ЭС-ЦМ | 55х81х72 мм |
| - для показывающего устройства | 130x60x30 мм |
| - для БП-Ц | 110x125x80 мм |
| Масса не более: | |
| - для измерительного преобразователя | 1.5 кг |
| - для показывающего устройства | 0.4 кг |
| - для БП-Ц | 0.8 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип и модификацию, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), наличие ПУ, цвет индикатора, питание ПУ, длину шнура, коэффициент трансформации измерительного трансформатора тока (для измерительных преобразователей, имеющих ПУ и предназначенных для подключения через измерительный трансформатор), возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Пример записи при заказе измерительного преобразователя Е 854/4ЭС-Ц с диапазоном измерения входного сигнала 0 – 5.0 А, с выходным аналоговым сигналом 0 – 5 мА, с коэффициентом трансформации измерительного трансформатора тока КТi = 1000/5, c ПУ, с красной индикацией, с питанием 5 В, с шнуром 3 метра, с питанием от источника напряжения переменного тока 220 В частотой 50 Гц:
Бланк заказа Е 854ЭС-Ц
