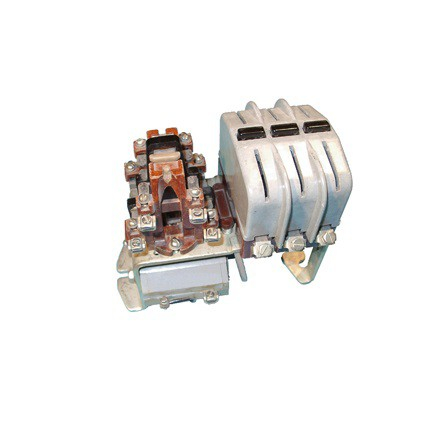

Контактор электромагнитный МК1-20А У3, 40А, 220В, 2з+2р, IP00
![МК1-20А У3, 40А, 220В, 2з+2р, IP00 - Инстин](/uploadedFiles/eshopimages/icons/225x150/ET007059.jpg)
Контактор электромагнитный МК1-20А У3, 40А, 220В, 2з+2р, IP00
Контакторы электромагнитные серии МК предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока, до 1000В постоянного тока и до 380В переменного тока 50, 60 Гц общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220В постоянного тока.
Контакторы МК1-20, МК2-20, МК3-20, МК4-20 могут применяться при работе в силовых цепях постоянного тока при напряжении 440В как однополюсные аппараты, при этом главные контакты должны быть соединены последовательно.
Контакторы МК1-20, МК1-30, МК2-20, МК2-30 могут применяться при работе в силовых цепях переменного тока при напряжении 500В частоты 50 и 60Гц при снижении номинального рабочего тока.
Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50 % от общего числа контактов вспомогательной цепи.
Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
Контакторы имеют исполнения, предназначенные для работы в условиях умеренного, тропического и холодного климата.
Структура условного обозначения.
МК | Х | - | Х | Х | Х | Х | 3 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 – буквенное обозначение контактора (МК)
2 – условное значение величины номинального тока: 1 – 40А; 2 – 63А; 3 - 100А; 4 - 160А
3 – количество замыкающих главных контактов
4 – количество размыкающих главных контактов
5 – буквенное обозначение модификации контактора по коммутационной износостойкости: А, Б
6 - климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69
7 - категория размещения 3 по ГОСТ 15150-69
Каталог контакторов серии МК
