Предохранитель высоковольтный ПКТ-101-10-5-20У1

Предохранитель высоковольтный ПКТ-101-10-5-20У1

ТУ3424-016-05755766-2007

ГОСТ 2213-79

Высоковольтные токоограничивающие предохранители серии ПКТ предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ, 10 кВ, 35 кВ частотой 50, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, а так же для защиты трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.

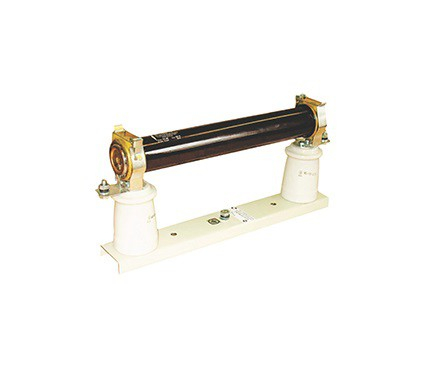

Предохранитель ПКТ представляет собой токоограничивающий патрон, установленный на основании через опорные изоляторы.

Номинальный ток: 2; 3.2; 5; 8; 10; 16; 20; 31.5; 40; 80; 100; 160; 200 и 315А. Номинальный ток отключения – 3.2; 8; 12.5; 20; 31.5; 40 и 50кА. Номинальный ток основания 31.5; 80; 160; 315А.

Предохранители серии ПКТ выпускаются: климатического исполнения по ГОСТ 15150:

-для работы в помещениях: У3;

-для работы на открытом воздухе: У1.

Конструктивное исполнение: 101; 102; 103; 104.
