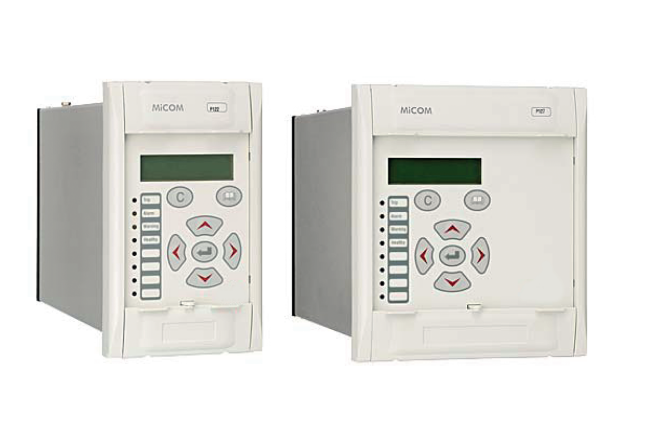

Реле ненаправленной трёхфазной МТЗ MiCOM P124
ANSI: 50/51, 50N/51N, 37, 49, 46, 46BC, 50BF, 79, 74TCS
Применение:
Токовые защиты присоединения с комбинированным питанием: от вторичных цепей ТТ и/или цепей оперативного тока
Действие на выключатель:
(используется предварительно накопленная энергия)
Импульсный выход 12Vdc, 0.02J для действия на дополнительно устанавливаемый расцепитель К1-3
Через внешний блок конденсаторов E124 AREVA (доп.заказ)
Основные функции:
Три ступени МТЗ с независимой или обратнозависимой от тока характеристикой срабатывания
Три ступени ТЗНП с независимой или обратнозависимой от тока характеристикой срабатывания
Защита от тепловой перегрузки
Индикация срабатывания на отключение
Регистрация 5 аварийных режимов
Измерения:
Фазные токи, ток нулевой последовательности Частота
Дополнительные функции:
(при наличии напряжения операт.тока)
Две группы уставок
Две ступени ТЗОП
Защита минимального тока
Защита от неполнофазного режима
УРОВ
Четырехкратное АПВ Блокирующая логика, логика изменения уставок
Фиксация срабатывания защит 5 оптоизолированных двоичных входа / 7 выходных реле
Контроль ресурса выключателя и целостности цепи отключения
Индикация срабатывания защит и состояния устройства
n Измерения токов прямой и обратной последовательностей
n Регистрация:
- 75 событий
- 5 осциллограмм аварийных режимов длительностью до 3 сек каждая
Протоколы связи (интерфейс RS485): Courier, Modbus, IEC60870-5-103 и DNP 3.0
