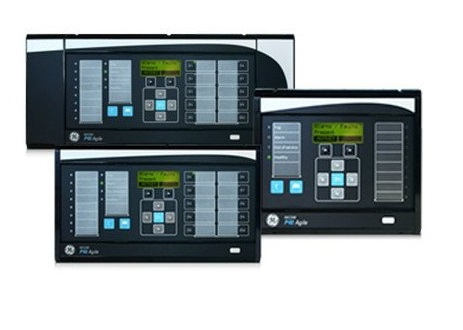

Цифровая защита сборных шин и УРОВ MiCOM P743

MiCOM P743 - Инстин
Остаток: Запросить
Код: REL P743
0
ASNI: 87BB/P, 87BB/N, 87CZ, 50/51, 50N/51N, CTS, 50BF
Применение:
Защита сборных шин и УРОВ для применения в электроустановках распределительных и системообразующих сетей 110/220/330 кВ
Установка в сетях промышленных предприятий и генерирующих станций (в том числе при реверсивной работе генераторов)
Схемы на 1, 5 и 2 выключателя, а также схемы четырехугольника

Функции защиты:
УРОВ
Защита мертвой зоны (короткий участок между отключенным выключателем и измерительным трансформатором тока)
Ненаправленная максимальная токовая защита: Р743:
фазная, двухступенчатая
от замыкания на землю, двухступенчатая
УРОВ (1- и 3-фазный повтор): Р742/3

Измерения:
дифференциальный ток: Idiff / фаза/ зона
тормозной ток: Ibias / фаза / зона
контрольная зона: токи Idiff / фазные
Полевые устройства (P742/P743):
фазные токи: IL1, IL2, IL3
ток замыкания на землю: Io
частота

Другие функции:
Распределенная либо централизованная структура
Быстрое обнаружение короткого замыкания (типовое время отключения 13 мс)
Динамическая адаптация к изменениям топологии схемы электроустановки
Новаторские алгоритмы для обнаружения насыщения токовых измерительных трансформаторов
Возможность применения различных типов измерительных трансформаторов при разнице в коэффициентах трансформации до 40 раз
Функция тестирования
Протоколы передачи данных (опция): Courier, МЭК 60870-5-103, МЭК 61850 (P741, P743)
Второй последовательный порт связи RS-232/RS-485 (только Courier) для P741, P743
Программируемая логика работы (графический редактор PSL из пакета MiCOM S1)
P743: 24 входа / 21 выходов
Запись:
512 событий
5 повреждений
20 осциллограмм - для P743: 10,5 с

Новое решение:
Дублированный порт Ethernet
Протоколы:
SHP – Self Healing Protocol
DHP – Dual Homing Protocol
RSTP – Rapid Spanning Tree Protocol
PRP – Parallel Redundancy Protocol
Опросный листТехническая документацияПрограммное обеспечение
