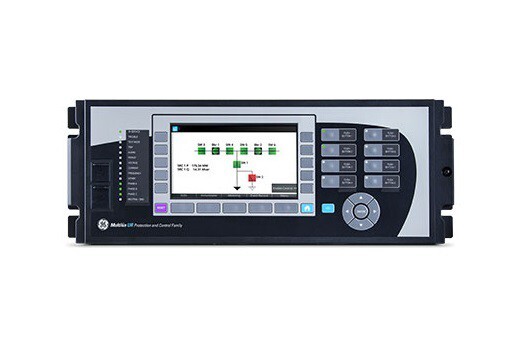

Устройство управления и защиты трансформатора Multilin T60

 T60 предназначен для различных областей применения, включая автотрансформаторы, повышающие трансформаторы генератора, двухфазные трансформаторы, трансформаторы с регулированием угла и реакторы. Он использует несколько входов тока и напряжения для обеспечения первичной защиты и резервной защиты трансформаторов, включая дифференциал, дифференциал заземления, пять зон расстояний, фазу, нейтраль и перегрузку по току, пониженное и повышенное напряжение, пониженное и повышенное напряжение, избыточное возбуждение и отказ выключателя.

Ключевые преимущества:

- Надежная высокоскоростная защита трансформаторов, соответствующая IEEE C37.91.

- Advanced IEC 61850 Ed. 1 и ред. 2 сертифицированная реализация, полные настройки с помощью файлов SCL и гибкая поддержка шины процесса (жесткое волокно IEC 61850-9-2LE или IEC 61850-9-2) обеспечивает совместимость, оптимизацию управления устройством и снижение стоимости владения.

- Маршрутизируемый GOOSE (R-GOOSE) позволяет сообщениям GOOSE выходить за пределы подстанции, что позволяет применять приложения для защиты и контроля в широком пространстве.

- Повышенная безопасность при подаче питания на трансформатор и бросок тока благодаря превосходному адаптивному алгоритму ограничения 2-й гармоники.

- Три независимых оптоволоконных или медных порта Ethernet для одновременных / выделенных сетевых подключений с улучшенной синхронизацией по 1 микросекунде по локальной сети с поддержкой IEEE 1588.

- Чувствительная защита от замыкания на землю обеспечивает низкоимпедансную дифференциальную защиту до 5% от обмотки, чтобы ограничить повреждение трансформатора.

- Единица измерения фазора (синхрофазор) в соответствии с IEEE C37.118 (2011) и поддержкой IEC 61850-90-5.

- CyberSentry ™ обеспечивает высококачественную кибербезопасность в соответствии с отраслевыми стандартами и услугами (NERC CIP, AAA, Radius, RBAC, Syslog)

- Снижение межпереходной проводки и связанные с этим затраты на установку благодаря высокоскоростной межрелейной связи.

- Гибкость приложения с несколькими вариантами ввода / вывода, в том числе высокой плотностью ввода / вывода, программируемой логикой, модульностью и специальной настройкой.

- Встроенный большой полноцветный дисплей обеспечивает визуализацию в режиме реального времени и управление защищенным отсеком с помощью имитатора отсека, а также функции оповещения и графической визуализации векторов.
