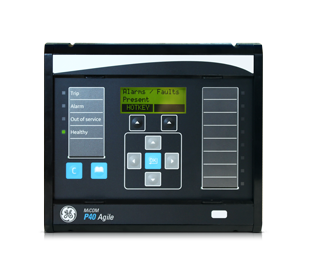

Цифровая дифференциальная защита шин P40 Agile P742
Являясь частью платформы P40, Agile P74x предлагает высокопроизводительную, безопасную и чувствительную защиту для всех типов конфигураций сборных шин на всех уровнях напряжения, вмещая до 28 клемм в восьми дифференциальных зонах (трехфазных). Состоящая из реле Agile P741, P742 и P743, платформа P74x разработана для обеспечения централизованной или распределенной архитектуры с обнаружением насыщения ТТ, алгоритмами обработки динамической топологии и элементом отказа автоматического выключателя с быстрым сбросом (менее 1 цикла).
Ключевые преимущества:
Время отключения является постоянным, менее 1 цикла и не зависит от тока повреждения, топологии подстанции и количества фидеров.
Подходит для применения на надежно заземленных, заземленных импедансом, катушках Петерсена заземленных и изолированных системах.
Бесплатные программные инструменты для простой настройки схемы и мониторинга
Соединение между центральным и периферийным устройствами осуществляется через избыточное оптоволокно, что устраняет потенциальные проблемы с электромагнитной совместимостью, касанием и скачками.
Отсутствие внутренних батарей в моделях марки GE - удаляет элемент обслуживания и облегчает логистику авиаперевозок.
Усовершенствованные двоичные входы соответствуют самым жестким нормам для защиты от перенапряжений, а также стандарту ESI 48-4 EB2. Поддельные срабатывания проводов устраняются без использования промежуточных реле, внешних резисторов или временных задержек. Неисправности батареи / проводки, шум переключения и индукция от длинных параллельных цепей допускаются без сбоев в работе.
Опросный лист P40 Agile P742 (2021-2021)
