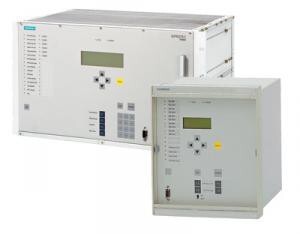

SIPROTEC 7SS522

Функции защиты

• 6-ти контурная защита без переключения входных величин (21/21N)
• Защита от замыканий на землю через большое переходное сопротивление, позволяющая производить как однофазные, так и трёхфазные отключения (50N, 51N, 67N)
• Дистанционная защита с ВЧ управлением (85)
• Определение места повреждения (ОМП)
• Обнаружение качаний мощности (68/68Т)
• Токовая защита на фазных токах
• Токовая защита на вводе с блокировкой от защит фидеров (50STUB)
• Защита от включения на повреждение (50HS)
• Защита от повышения/понижения напряжения (59/27)
• Защита от повышения/понижения частоты (81O/U)
• Автоматическое повторное включение (АПВ) (79)
• Защита от отказа выключателя (УРОВ) (50BF)
• Контроль с выключателя(50BF) синхронизма (25)

Функции управления
• Команды управления выключателями и разъединителями

Функции контроля
• контроль цепей измерения (74ТС)
• самоконтроль устройства
• контроль измеряемых параметров
• запись событий, в том числе повреждений
• запись осциллограмм
• статистика переключений

Панель управления
• локальные операции при помощи встроенной клавиатуры, удобные для пользователя
• светодиодные индикаторы (LED), предназначенные для сигнализации о событиях
• порт на лицевой панели, предназначеный для связи с ПК для удобного ввода уставок
• набор функциональных клавиш Коммуникационные интерфейсы
• интерфейс обслуживания для связи с ПК
• системный интерфейс для взаимодействия с системой управления, использует различные протоколы:
• IEC 60870-5-103,
• PROFIBUS-FMS/-DP,
• DNP 3.0, IEC 61850 Ethernet (совместимый с последующей версией)
• 2 последовательных интерфейса защиты данных для телезащиты
• служебный/модемный интерфейс, расположенный на тыльной стороне
• синхронизация времени с использованием IRIG B или DCF77 или системный интерфейс

Аппаратное обеспечение
• дискретные входы: 8/16/24
• выходные реле: 16/24/32
• выходы с быстродействующими командами отключения: 5 (необязательные) чтения.
