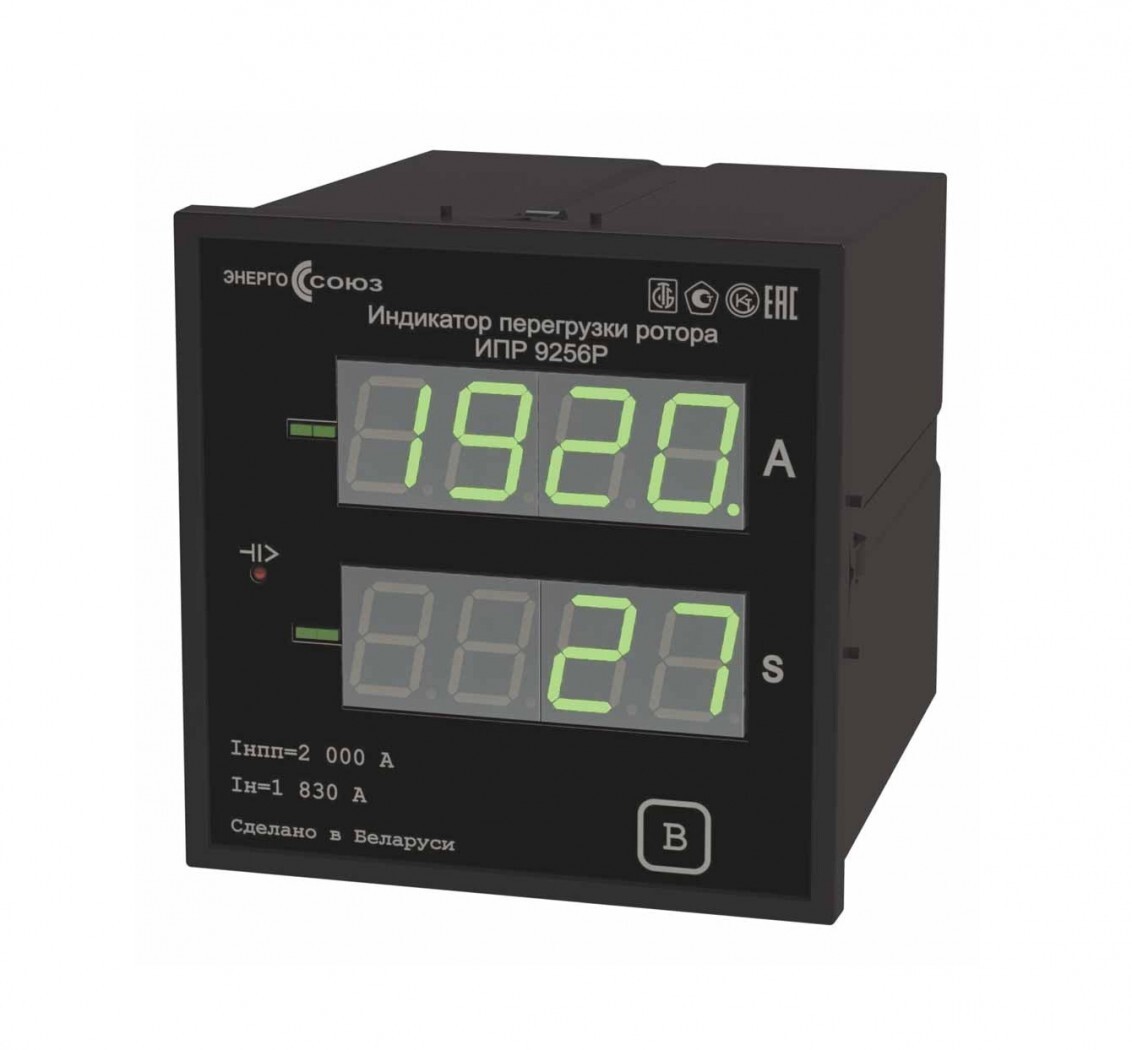

Индикатор перегрузки ротора ИПР 9256 Р102IR
Индикатор включается на выход измерительных преобразователей, выходным сигналом у которых является постоянный ток.
Индикатор имеет встроенное реле, контакты которого замыкаются при превышении током ротора заданного номинального значения через время, равное или превышающее заданное программно время задержки срабатывания реле.
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Допускаемый ток, коммутируемый каждым реле, А | 0.3 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от внешнего источника не более, В·А | 6 |
| Габаритные размеры: | |
| - для ИПР 9256Р, мм | 120х120х138 |
| - для ИПР 9256Е, мм | 98х98х138 |
| Масса не более, кг | 1 |
| Диапазон рабочих температур, °C | от -40 до +50 |
При заказе необходимо указать: тип и конструктивное исполнение, цифровой код (определяет диапазон изменения входного сигнала, наличие или отсутствие порта RS-485, вариант питания), номинальный ток первичного преобразователя, номинальный ток ротора генератора.
