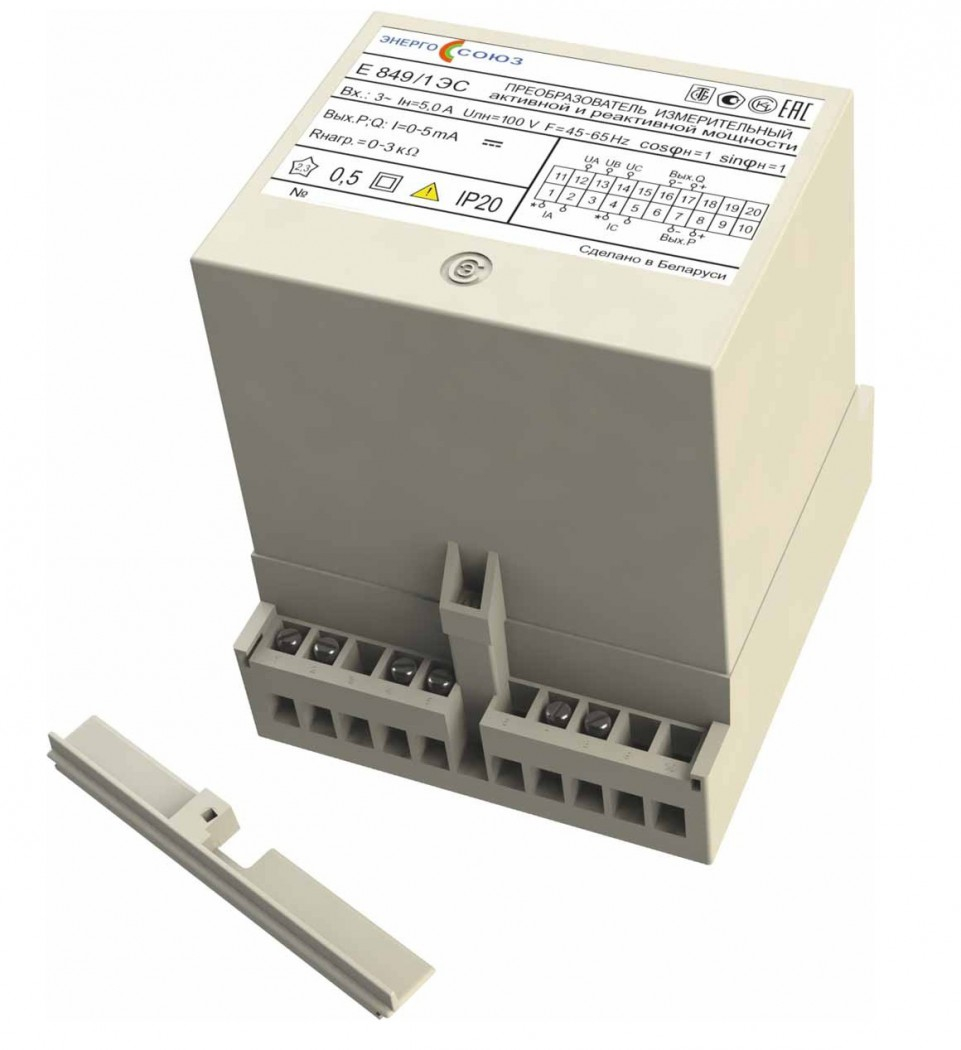

Прeобразователь измерительный активной и реактивной мощности Е 849/17ЭС
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока и (или) напряжения.
| Тип и модификация | Диапазоны изменения входных сигналов | Частота входного сигнала, Гц | Номинальные значения входных сигналов | Диапазон изменения выходного сигнала, мА | Диапазон сопр. нагрузки, кОм | ||||
|---|---|---|---|---|---|---|---|---|---|
| IA=IC, A | UAB=UBC =UCA, B | cos φ, sin φ | Iн, A | Uн, B | cos φ, sin φ | ||||
| Е 849/1ЭС Е 849/7ЭС |
0-0.5 0-1.0 0-2.5 0-5.0 |
80-120 | 0-плюс 1-0 | 45-65 | 0.5 1.0 2.5 5.0 |
100 | 1 | 0-5.0 | 0-3.0 |
| Е 849/2ЭС Е 849/8ЭС |
0-120 0-250 0-450 |
100 220 380 |
|||||||
| Е 849/3ЭС Е 849/9ЭС |
80-120 | 0-плюс 1-0 - минус 1-0 | 100 | плюс 1 и минус 1 | ±5.0 | ||||
| Е 849/4ЭС Е 849/10ЭС |
0-120 0-250 0-450 |
100 220 380 |
|||||||
| Е 849/5ЭС Е 849/11ЭС |
0-2.5-5 | ||||||||
|
Е 849/14ЭС |
80-120 | 100 | |||||||
|
Е 849/6ЭС |
0-плюс 1-0 | 1 | 4-20 | 0-0.5 | |||||
| Е 849/15ЭС | 0-плюс 1-0 - минус 1-0 | плюс 1 и минус 1 | 4-12-20 | ||||||
| Е 849/16ЭС | 0-120 0-250 0-450 |
100 220 380 |
|||||||
| Е 849/17ЭС | 0-плюс 1-0 | 1 | 4-20 | ||||||
| Пределы допускаемой основной погрешности: | |
| - для Е 849/[ 1 – 6, 13 – 17 ]ЭС | ±0.5 % |
| - для Е 849/[ 7 – 12 ]ЭС | ±1.0 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 100 В частотой 50 Гц (при заказе — питание ~100 В); | |
| - для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока, напряжением 240 В частотой 50 Гц (при заказе — питание ~240 В); | |
| - для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения переменного тока от 85 до 264 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В (при заказе — универсальное питание) (по заказу номинальное значение может быть 230 В); | |
| - для Е 849/[ 2, 4, 5, 8, 10, 11, 13, 16, 17 ]ЭС от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В); | |
| - для Е 849/[ 1, 3, 6, 7, 9, 12, 14, 15 ]ЭС от измерительной цепи (при заказе — питание от изм. цепи). | |
| Мощность, потребляемая от: | |
| - измерительной цепи: | |
| - для каждой последовательной цепи | 0.2 В·А |
| - для параллельных цепей фаз А и С с питанием от измерительной цепи | 6.0 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.5 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x132 мм |
| Масса не более | 1.2 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указывать тип и модификацию, диапазон измерения входного тока и напряжения, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Бланк заказа Е 849ЭС
