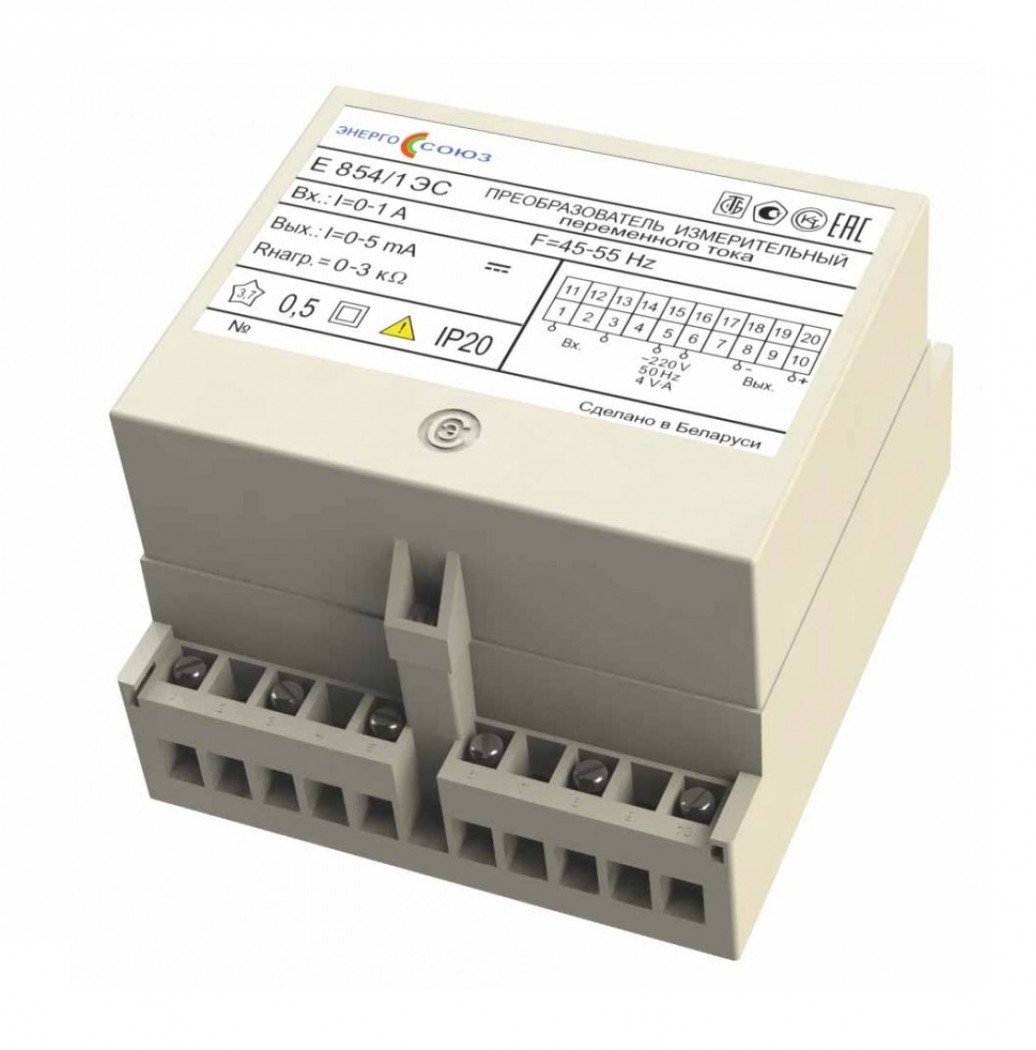

Преобразователи измерительные переменного тока Е 854/1ЭС
Подключение измерительного преобразователя производится непосредственно или через измерительные трансформаторы тока в цепи с рабочим напряжением до 500 В включительно.
По числу и виду преобразуемых входных сигналов измерительные преобразователи Е 854/1ЭС-М, Е 854/2ЭС-М, Е 854/1ЭС, Е 854/2ЭС являются одноканальными, измерительные преобразователи Е 854/3ЭС, Е 854/4ЭС являются двухканальными, измерительные преобразователи Е 854/5ЭС, Е 854/6ЭС являются трехканальными.
| Тип и модификация | Диапазон измер. входных сигналов, А | Диапазон измен. выходного аналогового сигнала, мА | Нормирующее значение выходного сигнала, мА | Диапазон измен. сопр. нагрузки, кОм | Кол. каналов | Диапазон измен. частоты входного сигнала, Гц |
|---|---|---|---|---|---|---|
| Е 854/1ЭС, Е 854/1ЭС-М |
0 – 0.5 0 – 1.0 0 – 2.5 0 – 3.5 0 – 5.0 |
0 – 5 | 5 | 0 – 3.0 | 1 | 45 – 55 |
| Е 854/2ЭС, Е 854/2ЭС-М |
4 – 20 | 20 | 0 – 0.5 | |||
| Е 854/3 ЭС | 0 – 5 | 5 | 0 – 3.0 | 2 | ||
| Е 854/4ЭС | 4 – 20 | 20 | 0 – 0.5 | |||
| Е 854/5ЭС | 0 – 5 | 5 | 0 – 3.0 | 3 | ||
| Е 854/6ЭС | 4 – 20 | 20 | 0 – 0.5 | |||
|
Примечание: для многоканальных преобразователей параметры входных и выходных сигналов всех каналов одинаковы. |
||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В для всех измерительных преобразователей, кроме Е 854/[1 – 2]ЭС-М (при заказе — универсальное питание) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей) не более | 0.5 В·А |
| - внешнего источника питания напряжения переменного тока не более: | |
| - для Е 854/[ 1 – 2 ]ЭС-М, Е 855/[ 1 – 2 ]ЭС | 4.0 В·А |
| - для Е 854/[ 3 – 4 ]ЭС | 5.0 В·А |
| - для Е 854/[ 5 – 6 ]ЭС | 6.0 В·А |
| - внешнего источника питания напряжения постоянного тока не более: | |
| - для Е 854/[ 1 – 2 ]ЭС-М, Е 855/[ 1 – 2 ]ЭС | 4.0 Вт |
| - для Е 854/[ 3 – 4 ]ЭС | 5.0 Вт |
| - для Е 854/[ 5 – 6 ]ЭС | 6.0 Вт |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для Е 854/[ 1, 2 ]ЭС-М | 44x81x72 мм |
| - для Е 854/[ 1, 2 ]ЭС | 110х125х80 мм |
| - для Е 854/[ 3 – 6 ]ЭС | 110х125х132 мм |
| Масса не более: | |
| - для Е 854/[ 1, 2 ]ЭС-М | 0.35 кг |
| - для Е 854/[ 1 – 4 ]ЭС | 0.8 кг |
| - для Е 854/[ 5, 6 ]ЭС | 1.2 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать: тип и модификацию, конструктивное исполнение, определяющее его габаритные размеры, количество каналов, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
