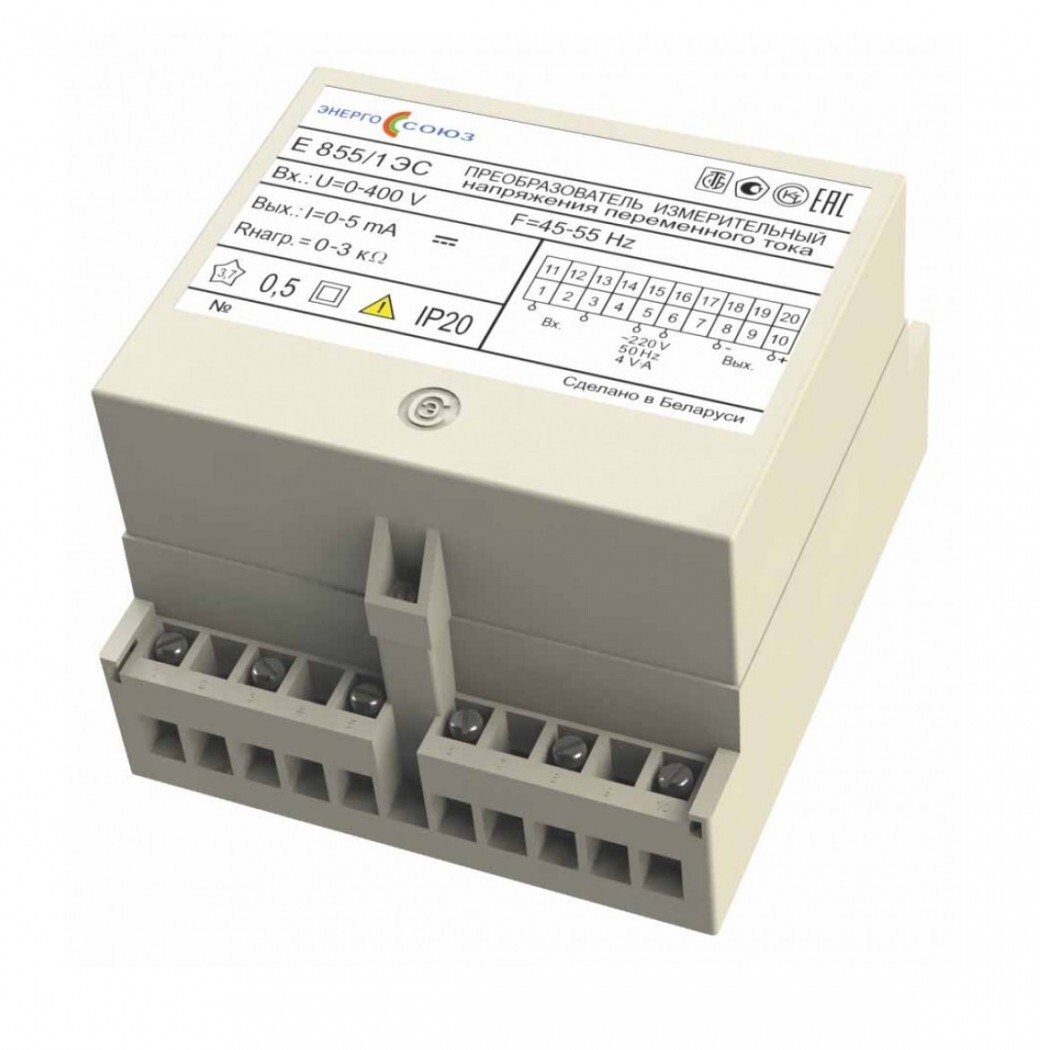

Преобразователь измерительный напряжения переменного тока Е 855/2ЭС
По числу и виду преобразуемых входных сигналов измерительные преобразователи Е 855/1ЭС-М – Е 855/4ЭС-М, Е 855/1ЭС – Е 855/4ЭС являются одноканальными, измерительные преобразователи Е 855/5ЭС – Е 855/8ЭС являются двухканальными, измерительные преобразователи Е 855/9ЭС – Е 855/12ЭС являются трехканальными.
По заказу потребителя возможно изготовление трехканальных измерительных преобразователей Е 855ЭС с объединенной нейтралью. При этом их обозначение при заказе будет: Е 855/9.3ЭС, Е 855/10.3ЭС, Е 855/11.3ЭС, Е 855/12.3ЭС.
| Тип и модификация | Диапазон измер. входных сигналов, B | Диапазон измен. выходного аналогового сигнала, мА | Нормирующее значение выходного сигнала | Диапазон измен. сопр. нагрузки, кОм | Кол. каналов | Диапазон измен. частоты входного сигнала, Гц |
|---|---|---|---|---|---|---|
| Е 855/1ЭС, Е 855/1ЭС-М |
0 – 125 0 – 250 0 – 400 0 – 500 |
0 – 5 | 5 | 0 – 3.0 | 1 | 45 – 55 |
| Е 855/2ЭС, Е 855/2ЭС-М |
75 – 125 | |||||
| Е 855/3ЭС, Е 855/3ЭС-М |
0 – 125 0 – 250 0 – 400 0 – 500 |
4 – 20 | 20 | 0 – 0.5 | ||
| Е 855/4ЭС, Е 855/4ЭС-М |
75 – 125 | |||||
| Е 855/5ЭС | 0 – 125 0 – 250 0 – 400 0 – 500 |
0 – 5 | 5 | 0 – 3.0 | 2 | |
| Е 855/6ЭС | 4 – 20 | 20 | 0 – 0.5 | |||
| Е 855/7ЭС | 75 – 125 | 0 – 5 | 5 | 0 – 3.0 | ||
| Е 855/8ЭС | 4 – 20 | 20 | 0 – 0.5 | |||
| Е 855/9ЭС Е 855/9.3ЭС |
0 – 125 0 – 250 0 – 400 0 – 500 |
0 – 5 | 5 | 0 – 3.0 | 3 | |
| Е 855/10ЭС Е 855/10.3ЭС |
4 – 20 | 20 | 0 – 0.5 | |||
| Е 855/11ЭС Е 855/11.3ЭС |
75 – 125 | 0 – 5 | 5 | 0 – 3.0 | ||
| Е 855/12ЭС Е 855/12.3ЭС |
4 – 20 | 20 | 0 – 0.5 | |||
|
Примечания:
|
||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В для всех измерительных преобразователей, кроме Е 855/[ 1 – 4 ]ЭС-М (при заказе — универсальное питание) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В); | |
| - для Е 855/[ 2, 4 ]ЭС возможно питание от измерительной цепи (при заказе — питание от изм. цепи). | |
| Мощность, потребляемая от: | |
| - измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей) не более | |
| - для Е 855ЭС с диапазонами измерения входного сигнала 0 – 125, 75 – 125 В | 0.3 В·А |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 250 В | 0.6 В·А |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 400 В | 1.0 В·А |
| - для Е 855ЭС с диапазоном измерения входного сигнала 0 – 500 В | 1.2 В·А |
| - внешнего источника питания напряжения переменного тока не более: | |
| - для Е 855/[ 1 – 4 ]ЭС-М, Е 855/[ 1 – 4 ]ЭС | 4.0 В·А |
| - для Е 855/[ 5 – 8 ]ЭС | 5.0 В·А |
| - для Е 855/[ 9 – 12 ]ЭС | 6.0 В·А |
| - внешнего источника питания напряжения постоянного тока не более: | |
| - для Е 855/[ 1 – 4 ]ЭС-М, Е 855/[ 1 – 4 ]ЭС | 4.0 Вт |
| - для Е 855/[ 5 – 8 ]ЭС | 5.0 Вт |
| - для Е 855/[ 9 – 12 ]ЭС | 6.0 Вт |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для Е 855/[ 1 – 4 ]ЭС-М | 44x81x72 мм |
| - для Е 855/[ 1 – 4 ]ЭС | 110х125x80 мм |
| - для Е 855/[ 5 – 12 ]ЭС | 110х125x132 мм |
| Масса не более: | |
| - для Е 855/[ 1 – 4 ]ЭС-М | 0.35 кг |
| - для Е 855/[ 1 – 8 ]ЭС | 0.8 кг |
| - для Е 855/[ 9 – 12 ]ЭС | 1.2 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать: тип и модификацию, конструктивное исполнение, определяющее его габаритные размеры, количество каналов, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
Бланк заказа Е 855ЭС
