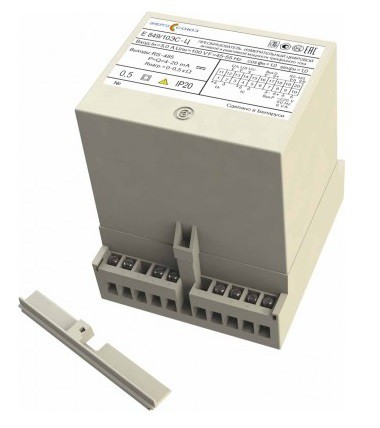

Преобразователь измерительный перегрузочный переменного ток Е 850ЭС, 0–30А, 0–5мА
Применяется для линейного преобразования вторичного тока измерительного трансформатора тока в аналоговый выходной сигнал постоянного тока и имеет дополнительный релейный выход. Замыкание контакта реле происходит при определенных значениях входного сигнала, в зависимости от настройки измерительного преобразователя.
Предназначен для включения через измерительный трансформатор тока.
| Диапазон измерения преобразуемого входного сигнала, А | Диапазон изменения выходного сигнала на аналоговом выходе, мА | Релейный выход | |
|---|---|---|---|
| диапазон входного тока, при котором происходит срабатывание реле, А | коэффициент возврата реле, не менее | ||
| 0 – 8 | 0 – 5 | 1 – 3 | 0.8 |
| 0 – 30 | 3 – 21 | ||
| 0 – 40 | 5 – 15 | ||
| Пределы допускаемой основной погрешности | ±4.0 % |
| Параметры внешней цепи, коммутируемые контактами реле: | |
| - напряжение постоянного тока | 6-24 В |
| - мощность не более | 6 В·А |
| Питание осуществляется от измерительной цепи. | |
| Мощность, потребляемая от измерительной цепи не более | 1.0 В·А |
| Габаритные размеры (Д x Ш x В) не более | 110x125x132 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -30 до +50 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 36 месяцев |
При заказе необходимо указывать тип прибора, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, возможность крепления на шину DIN-35 (при необходимости).
Бланк заказа Е 850ЭС
