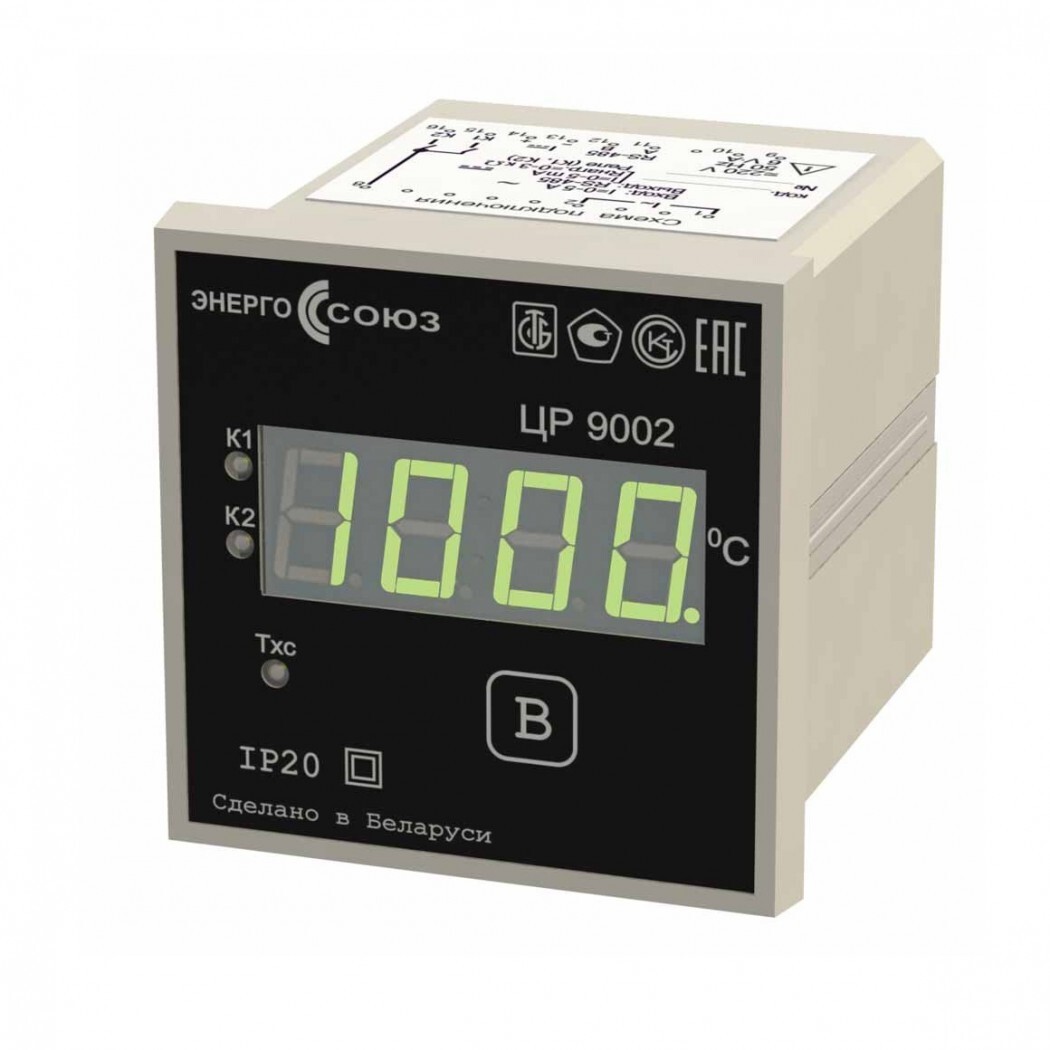

Устройство измерительное для измерения температуры ЦР 9002 10011

ЦР 9002 10011 - Инстин
Остаток: Запросить
Код: ЦР 9002 10011
0

В качестве термодатчика могут быть использованы термопреобразователи сопротивления, подключаемые по трехпроводной или четырехпроводной схеме, или термопары.

Наличие двух встроенных реле позволяет проводить их включение или отключение по определенному алгоритму в зависимости от измеренной температуры.

Тип и модификацияДиапазон измерения температуры, °СДиапазон изменения аналогового выходного сигнала, мАНормирующее значение аналогового выходного сигнала, мАТип применяемого термодатчика
ЦР 9002 в зависимости от термодатчика 0 – 20
или
4 – 20
20 термосопротивление
или
термопара
0 – 5
или
±5
5
Тип применяемого ТС по ГОСТ 6651-2009Обозн. типа ТСα, ˚С-1R0, ОмДиапазон сопр. ТС, ОмДиапазон измерений, от Тмин до Тмакс, °СΔТ, ˚С (Тмакс - Тмин)Точность преобр. темп., ˚ССопр. подводящих проводников, Ом
платиновый Pt 0.00385 100 60.26 - 390.48 от -100 до 850 950 4.8 не более 60
50 30.13 - 195.24
П 0.00391 100 59.64 - 395.16 от -100 до 850
50 29.82 - 197.58
медный М 0.00426 100 78.7 - 185.2 от -50 до 200 250 1.3
50 39.35 - 92.6
0.00428 100 56.54 - 185.60 от -100 до 200 300 1.5
50 28.27 - 92.8
никелевый Н 0.00617 100 69.45 - 223.21 от -60 до 180 240 1.2

Примечание: cопротивление всех подводящих проводников должно быть одинаковым.

Обозначение термопары по СТБ ГОСТ Р 8.585-2004Тип термопарыТЭДС, мВДиапазон измерений, от Тмин до Тмакс, ˚СΔТ(Тмакс - Тмин), ˚СТочность преобр. темп., ˚С
ТПП R от -0.226 до 20.877 от -50 до 1750 1800 9/18
ТПП S от -0.236 до 18.503 от -50 до 1750 1800 9/18
ТПР B от 0.291 до 13.591 от 250 до 1800 1550 8/16
ТЖК J от -4.633 до 69.553 от -100 до 1200 1300 7
ТМК T от -3.379 до 20.872 от -100 до 400 500 2.5
ТХКн E от -5.237 до 76.373 от -100 до 1000 1100 6
ТХА K от -3.554 до 48.838 от -100 до 1200 1300 7
ТНН N от -2.407 до 47.513 от 100 до 1300 1400 7
ТХК L от -5.641 до 66.466 от -100 до 800 900 4.5
Примечание: точность преобразования температуры для термопар типа R, S, B указана через дробь для измерителей класса точности 0.5 и 1.0 соответственно.
Опросный листТехническая документацияПрограммное обеспечение
