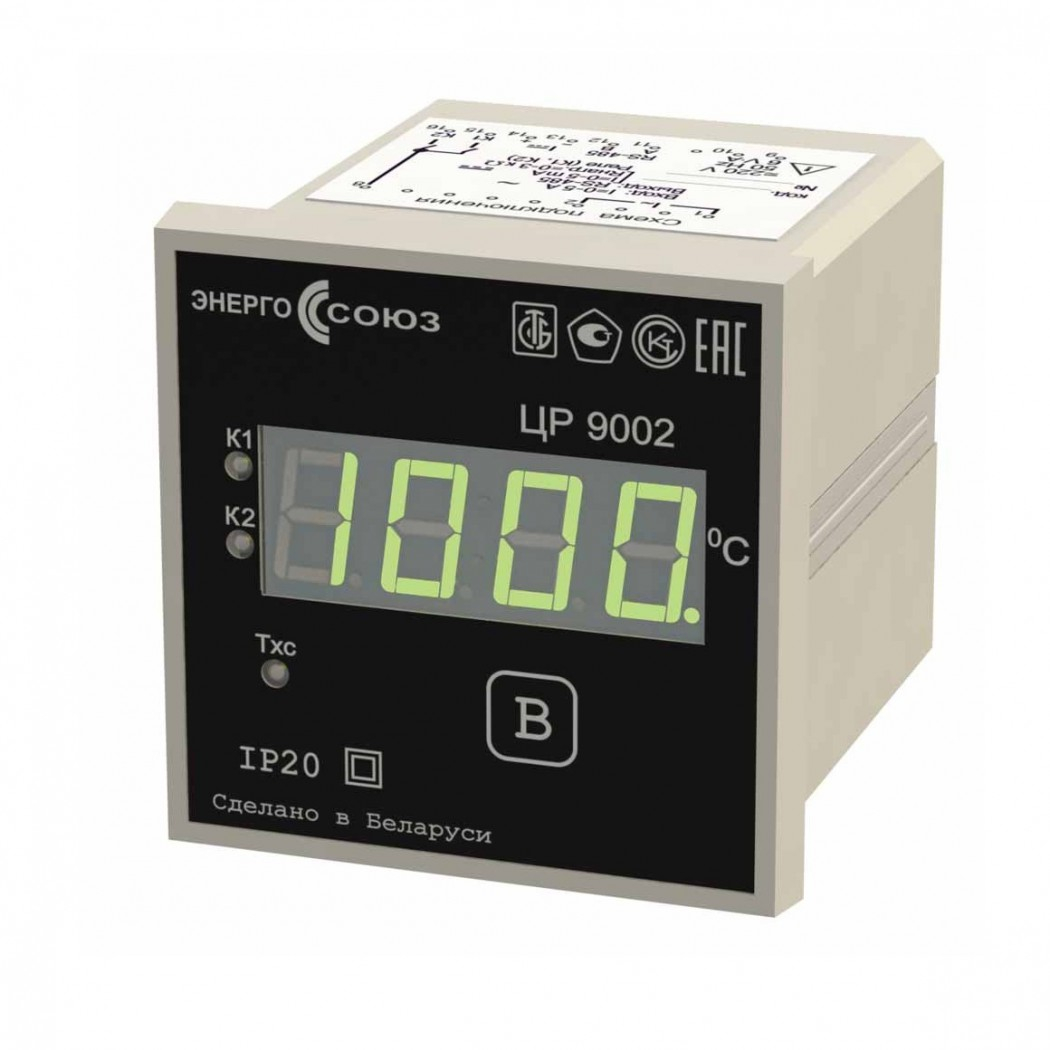

Устройство измерительное для измерения температуры ЦР 9002 10131

Остаток: Запросить

Код: ЦР 9002 10131

0 €

В качестве термодатчика могут быть использованы термопреобразователи сопротивления, подключаемые по трехпроводной или четырехпроводной схеме, или термопары.

Наличие двух встроенных реле позволяет проводить их включение или отключение по определенному алгоритму в зависимости от измеренной температуры.

Тип и модификация	Диапазон измерения температуры, °С	Диапазон изменения аналогового выходного сигнала, мА	Нормирующее значение аналогового выходного сигнала, мА	Тип применяемого термодатчика
ЦР 9002	в зависимости от термодатчика	0 – 20 или 4 – 20	20	термосопротивление или термопара
ЦР 9002	в зависимости от термодатчика	0 – 5 или ±5	5	термосопротивление или термопара

Тип применяемого ТС по ГОСТ 6651-2009	Обозн. типа ТС	α, ˚С^-1	R₀, Ом	Диапазон сопр. ТС, Ом	Диапазон измерений, от Тмин до Тмакс, °С	ΔТ, ˚С (Тмакс - Тмин)	Точность преобр. темп., ˚С	Сопр. подводящих проводников, Ом
платиновый	Pt	0.00385	100	60.26 - 390.48	от -100 до 850	950	4.8	не более 60
	Pt	0.00385	50	30.13 - 195.24	от -100 до 850
	П	0.00391	100	59.64 - 395.16	от -100 до 850
	П	0.00391	50	29.82 - 197.58	от -100 до 850
медный	М	0.00426	100	78.7 - 185.2	от -50 до 200	250	1.3
		0.00426	50	39.35 - 92.6	от -50 до 200	250	1.3
		0.00428	100	56.54 - 185.60	от -100 до 200	300	1.5
		0.00428	50	28.27 - 92.8	от -100 до 200	300	1.5
никелевый	Н	0.00617	100	69.45 - 223.21	от -60 до 180	240	1.2
Примечание: cопротивление всех подводящих проводников должно быть одинаковым.

Обозначение термопары по СТБ ГОСТ Р 8.585-2004	Тип термопары	ТЭДС, мВ	Диапазон измерений, от Тмин до Тмакс, ˚С	ΔТ(Тмакс - Тмин), ˚С	Точность преобр. темп., ˚С
ТПП	R	от -0.226 до 20.877	от -50 до 1750	1800	9/18
ТПП	S	от -0.236 до 18.503	от -50 до 1750	1800	9/18
ТПР	B	от 0.291 до 13.591	от 250 до 1800	1550	8/16
ТЖК	J	от -4.633 до 69.553	от -100 до 1200	1300	7
ТМК	T	от -3.379 до 20.872	от -100 до 400	500	2.5
ТХКн	E	от -5.237 до 76.373	от -100 до 1000	1100	6
ТХА	K	от -3.554 до 48.838	от -100 до 1200	1300	7
ТНН	N	от -2.407 до 47.513	от 100 до 1300	1400	7
ТХК	L	от -5.641 до 66.466	от -100 до 800	900	4.5
Примечание: точность преобразования температуры для термопар типа R, S, B указана через дробь для измерителей класса точности 0.5 и 1.0 соответственно.
