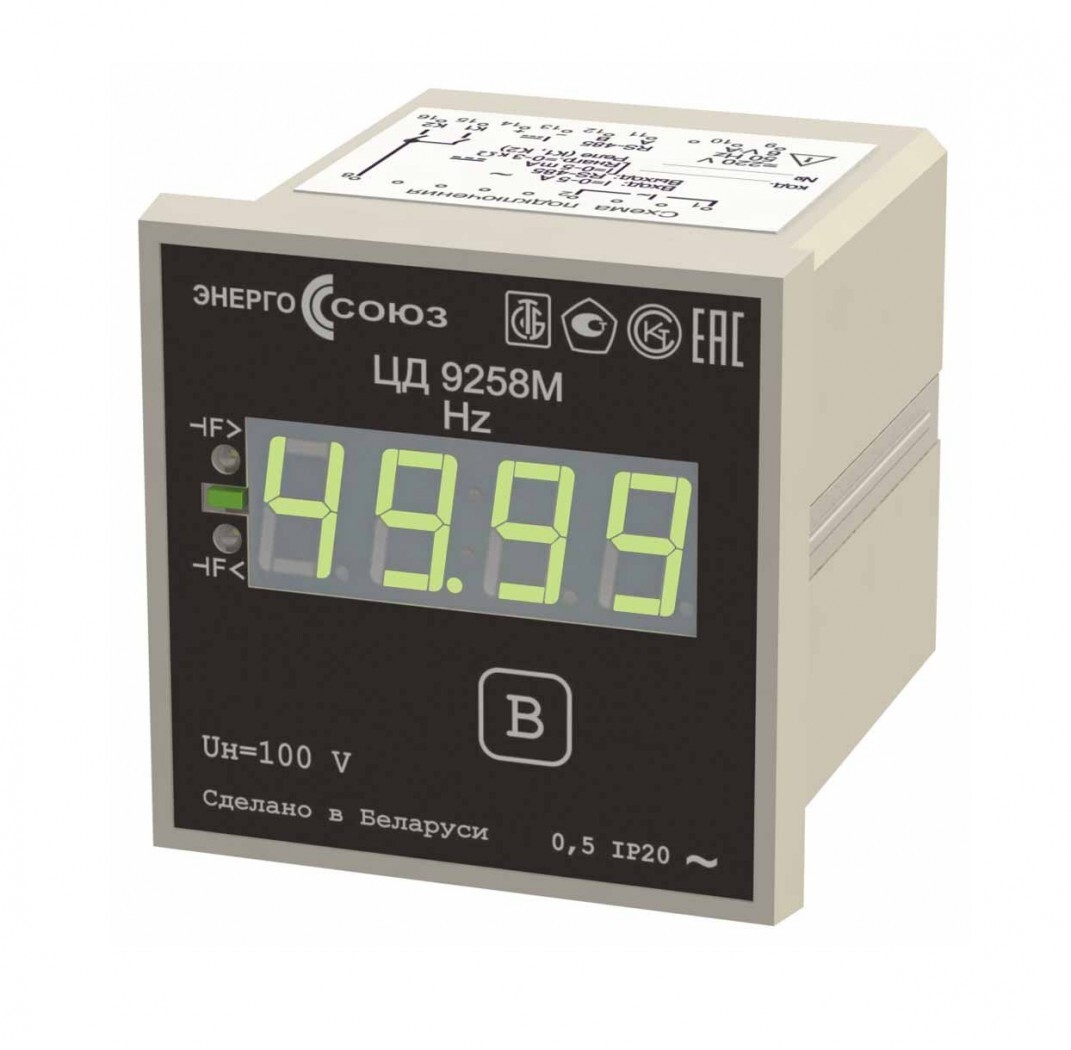

Преобразователь измерительный цифровой частоты переменного тока ЦД 9258М 21012
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительный преобразователь обеспечивает гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
| Диапазон изменения напряжения входного сигнала, В | Номинальное значение напряжения входного сигнала, В | Диапазон измерения частоты преобразуемого входного сигнала, Гц | Номинальное значение частоты преобразуемого входного сигнала, Гц |
|---|---|---|---|
| 75 – 125 | 100 | 45 – 55 | 50 |
| 187 – 242 | 220 |
| Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.05 % |
| Допускаемый ток, коммутируемый каждым реле: | |
| - для ЦД 9258Р, ЦД 9258Е | 0.3 А |
| - для ЦД 9258М | 0.12 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; (по заказу номинальное значение может быть 230 В) | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| - от измерительной цепи напряжением от 75 до 125 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более | 0.5 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для ЦД 9258Р | 120х120х138 мм |
| - для ЦД 9258Е | 98x98x138 мм |
| - для ЦД 9258М | 72х72х90 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
