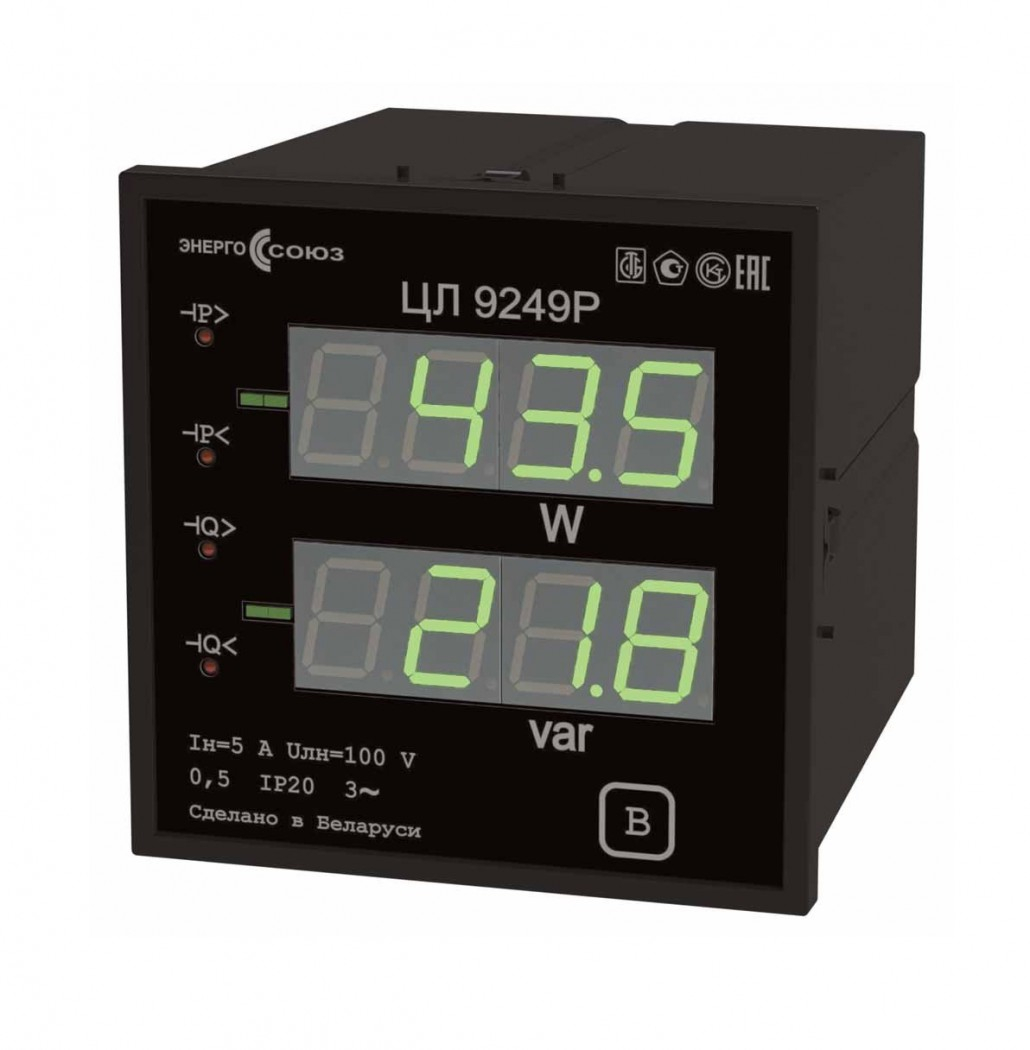

Преобразователь измерительный цифровой активной и реактивной мощности трехфазного тока ЦЛ 9249Р 111002

ЦЛ 9249Р 111002 - Инстин
Остаток: Запросить
Код: ЦЛ 9249Р 111002
0

Предназначен для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

У приборов, имеющих встроенные реле, аналоговые выходы отсутствуют.

У приборов, имеющих аналоговые выходы, отсутствуют встроенные реле.

Измерительный преобразователь обеспечивает гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей, выходных цепей между собой.

Параметры преобразуемого входного сигнала
Ток IA=IC, АНапряжение UAB, UBC, UCA, Вcos φ (sin φ)Частота, Гц
Диапазон преобр.Номин. значение, IнДиапазон преобр.Номин. значение, UнДиапазон измененияНомин. значение
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
0 – 120
0 – 264
0 – 456
100
220
380
плюс 1-0-минус 1-0-плюс 1
(0-плюс 1-0-минус 1-0)
плюс 1 45 – 55
80 – 120 100

Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.

Диапазон изменения выходного аналогового сигнала, мАДиапазон сопротивления нагрузки, кОмДиапазон изменения коэффициента мощности cos φ  (sin φ)
±5 0 – 3.0 плюс 1–0–минус 1–0 –плюс 1
(0 –плюс 1–0–минус 1–0)
0–2.5–5 0 – 3.0
4–12–20 0 – 0.5
0 – 5 0 – 3.0 плюс 1 – 0
(0 –плюс 1)
4 – 20 0 – 0.5
Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности ±0.5 %
Допускаемый ток, коммутируемый каждым реле 0.3 А
Допускаемое напряжение, коммутируемое каждым реле 250 В
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
- измерительной цепи не более:
- для каждой последовательности цепи 0.2 В·А
- для параллельных цепей с питанием от измерительной цепи:
- от фазы А и от фазы С 6.0 В·А
- от фазы В 0.5 В·А
- для каждой параллельной цепи с питанием от внешнего источника 0.5 В·А
- внешнего источника питания не более 6.0 В·А
Габаритные размеры (Д x Ш x В) не более
- для ЦЛ 9249Е 98x98x138 мм
- для ЦЛ 9249Р 120х120х138 мм
Масса не более 1.0 кг
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -40 до +50 °C
Межповерочный интервал 48 месяцев
Гарантийный срок эксплуатации 48 месяцев
