Преобразователь измерительный цифровой активной мощности трехфазного тока ЦЛ 9259Е 110001
Предназначен для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительный преобразователь обеспечивает гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.
| Параметры преобразуемого входного сигнала | ||||||
|---|---|---|---|---|---|---|
| Ток IA = IC, А | Напряжение UAB, UBC, UCA, В | cos φ | Частота, Гц | |||
| Диапазон преобр. | Номин. значение, Iн | Диапазон преобр. | Номин. значение, Uлн | Диапазон изменения | Номин. значение | |
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 |
100 220 380 |
плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0) |
плюс 1 и минус 1 |
45 – 55 |
| 80 – 120 | 100 | |||||
|
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи. |
||||||
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон сопротивления нагрузки, кОм | Диапазон изменения коэффициента мощности cos φ |
|---|---|---|
| ±5 | 0 - 3.0 | плюс 1-0-минус 1-0-плюс 1 |
| 0 - 2.5 - 5 | 0 - 3.0 | |
| 4 - 12 - 20 | 0 - 0.5 | |
| 0 - 5 | 0 - 3.0 | плюс 1-0 |
| 4 - 20 | 0 - 0.5 |
| Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Допускаемый ток, коммутируемый каждым реле | 0.3 А |
| Допускаемое напряжение, коммутируемое каждым реле | 250 В |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В; | |
| - от измерительной цепи напряжением от 80 до 120 В. | |
| Мощность, потребляемая от: | |
| - измерительной цепи не более: | |
| - для каждой последовательности цепи | 0.2 В·А |
| - для параллельных цепей с питанием от измерительной цепи: | |
| - от фазы А и от фазы С | 6.0 В·А |
| - от фазы В | 0.5 В·А |
| - для каждой параллельной цепи с питанием от внешнего источника | 0.5 В·А |
| - внешнего источника питания не более | 6.0 В·А |
| Габаритные размеры (Д x Ш x В) не более: | |

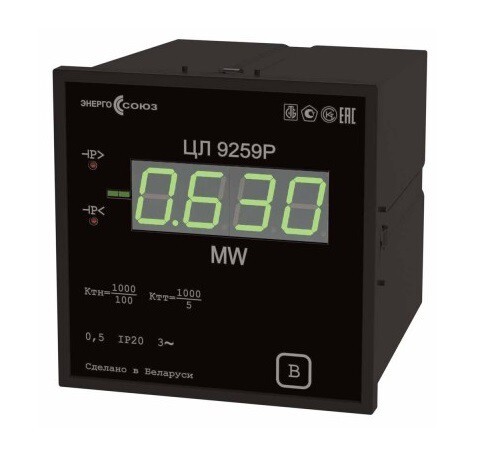

| - для ЦЛ 9259Р | 120х120х138 мм |
| - для ЦЛ 9259Е | 98x98x138 мм |
| Масса не более | 1.0 кг |
| Диапазон рабочих температур | от -40 до +50 °C |
| Средний срок службы не менее | 10 лет |
| Межповерочный интервал | 12 месяцев |
| Гарантийный срок эксплуатации | 18 месяцев |
