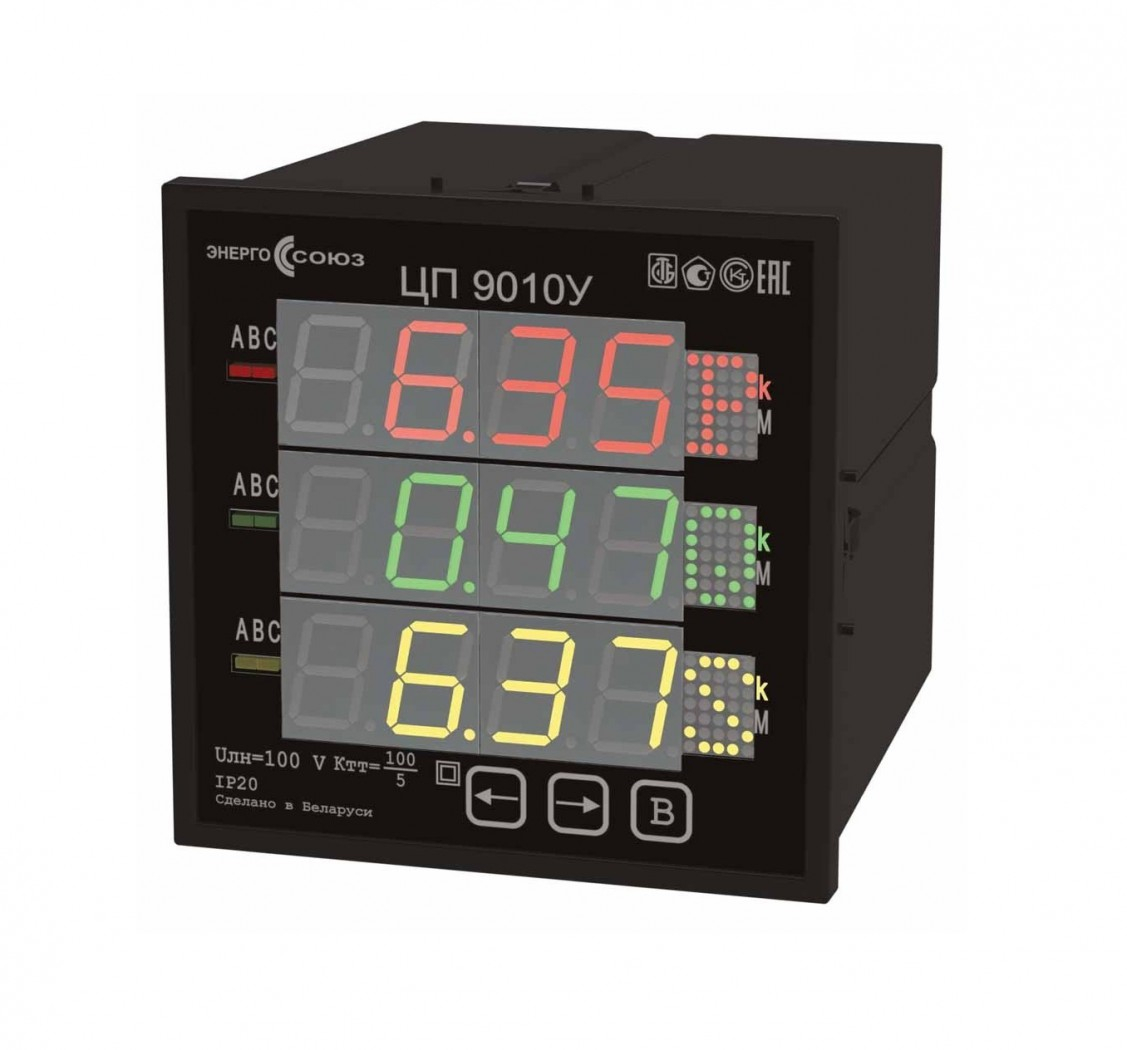

Преобразователь измерительный цифровой многофункциональный ЦП 9010У 311

ЦП 9010У 311 - Инстин
Остаток: Запросить
Код: ЦП 9010У 311
0

Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.

При подключении прибора через измерительные трансформаторы на отсчетных устройствах отображается результат измерения с учетом коэффициентов трансформации первичных цепей.

Прибор может содержать 3 или 6 аналоговых выходов, 3, 6 или 9 встроенных реле, 3, 6 или 9 дискретных входов.

Максимальное суммарное количество аналоговых выходов, встроенных реле и дискретных входов – 9.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Наличие дискретных входов позволяет передавать информацию о состоянии внешних цепей (замкнуто – разомкнуто).

Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.

Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.

Параметры преобразуемого входного сигнала
Переменный ток, А
(IA, IB, IC)
Напряжение линейное переменного тока, В
Uлн (UAB,UBC,UCA)
Частота, Гц Угол сдвига фаз между током и напряже-
нием, (φ), градус
cos φ.н (sin φ.н), номи-
нальное значение
Диапазон преобра-
зования
Номи-
нальное значение, Iн
Диапазон преобр-
азования
Номи-
нальное значе
ние, Uлн.н
Диапазон преобра-
зования
Номи-
нальное значение
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
0 – 120
0 – 264
0 – 456
80 – 120
100
220
380
100
45 – 55 50 от 0 до 360 плюс 1 и минус 1
Примечание ?— диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи.
Диапазон изменения выходного аналогового сигнала, мАДиапазон изменения коэффициента мощности cos φ, sin φДиапазон сопротивления нагрузки, кОм
0 – 5 плюс 1–0 0 – 3.0
4 – 20 0 – 0.5
0 – 20 0 – 0.5
0 – 2.5 – 5 плюс 1–0–минус 1–0 0 – 3.0
±5.0 0 – 3.0
4 – 12 – 20 0 – 0.5
0 – 10 – 20 0 – 0.5
Примечание — аналоговые сигналы с диапазонами 0 – 5; 4 – 20; 0 – 20 мА являются однополярными и используются при преобразовании токов, напряжений, частоты, полной мощности, а также при преобразовании активной и реактивной мощности и коэффициента мощности в двух квадрантах; сигналы с диапазонами 0 – 2.5 – 5; ±5; 4 – 12 – 20; 0 – 10 – 20 являются двуполярными и используются при преобразовании активной и реактивной мощности и коэффициента мощности в четырех квадрантах.
