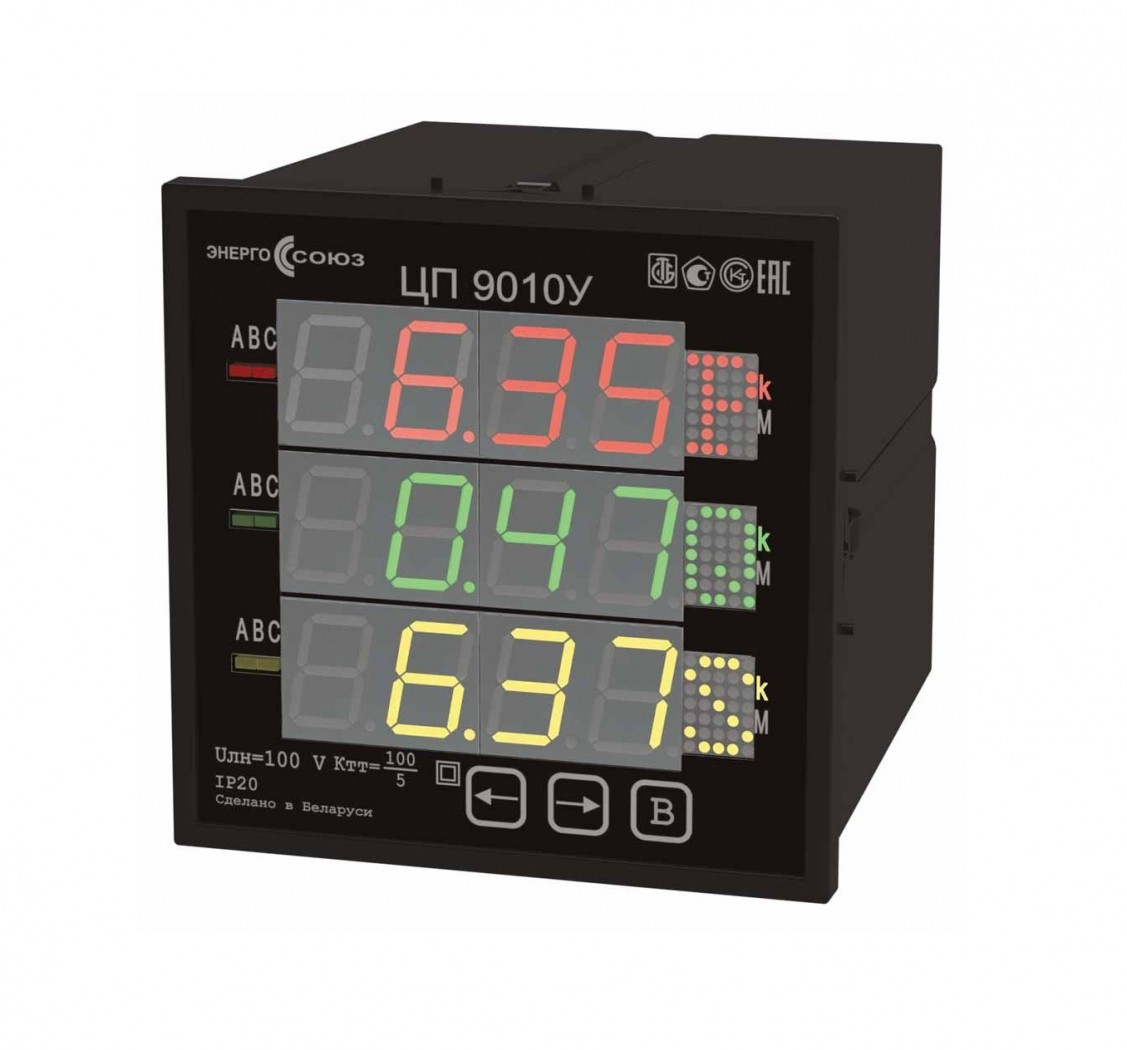

Преобразователь измерительный цифровой многофункциональный ЦП 9010У 412
Измеряемые параметры: действующее значение фазных токов и напряжений, действующее значение межфазных напряжений, действующее значение тока нулевой последовательности, действующее значение напряжения нулевой последовательности, активная, реактивная и полная мощность трехфазнных цепей, активная, реактивная и полная мощность по каждой фазе, частота сети, коэффициент мощности трехфазных цепей и по каждой фазе.
При подключении прибора через измерительные трансформаторы на отсчетных устройствах отображается результат измерения с учетом коэффициентов трансформации первичных цепей.
Прибор может содержать 3 или 6 аналоговых выходов, 3, 6 или 9 встроенных реле, 3, 6 или 9 дискретных входов.
Максимальное суммарное количество аналоговых выходов, встроенных реле и дискретных входов – 9.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Наличие дискретных входов позволяет передавать информацию о состоянии внешних цепей (замкнуто – разомкнуто).
Для отображения измеряемых параметров дополнительно могут применяться внешние блоки показывающих устройств ЦП 9010ПУ. Для сопряжения прибора с аналоговыми каналами телемеханики дополнительно могут применяться внешние блоки аналоговых выходов ЦП 9010АВ.
Суммарное количество устройств, подключаемых к портам RS-485, до 250 при суммарной длине линии связи не более 1200 м.
| Параметры преобразуемого входного сигнала | |||||||
|---|---|---|---|---|---|---|---|
| Переменный ток, А (IA, IB, IC) |
Напряжение линейное переменного тока, В Uлн (UAB,UBC,UCA) |
Частота, Гц | Угол сдвига фаз между током и напряже- нием, (φ), градус |
cos φ.н (sin φ.н), номи- нальное значение |
|||
| Диапазон преобра- зования |
Номи- нальное значение, Iн |
Диапазон преобр- азования |
Номи- нальное значе ние, Uлн.н |
Диапазон преобра- зования |
Номи- нальное значение |
||
| 0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0 |
0.5 1.0 2.5 5.0 |
0 – 120 0 – 264 0 – 456 80 – 120 |
100 220 380 100 |
45 – 55 | 50 | от 0 до 360 | плюс 1 и минус 1 |
| Примечание ?— диапазон преобразования 80 – 120 В только для приборов с питанием от измерительной цепи. | |||||||
| Диапазон изменения выходного аналогового сигнала, мА | Диапазон изменения коэффициента мощности cos φ, sin φ | Диапазон сопротивления нагрузки, кОм |
|---|---|---|
| 0 – 5 | плюс 1–0 | 0 – 3.0 |
| 4 – 20 | 0 – 0.5 | |
| 0 – 20 | 0 – 0.5 | |
| 0 – 2.5 – 5 | плюс 1–0–минус 1–0 | 0 – 3.0 |
| ±5.0 | 0 – 3.0 | |
| 4 – 12 – 20 | 0 – 0.5 | |
| 0 – 10 – 20 | 0 – 0.5 | |
| Примечание — аналоговые сигналы с диапазонами 0 – 5; 4 – 20; 0 – 20 мА являются однополярными и используются при преобразовании токов, напряжений, частоты, полной мощности, а также при преобразовании активной и реактивной мощности и коэффициента мощности в двух квадрантах; сигналы с диапазонами 0 – 2.5 – 5; ±5; 4 – 12 – 20; 0 – 10 – 20 являются двуполярными и используются при преобразовании активной и реактивной мощности и коэффициента мощности в четырех квадрантах. | ||
