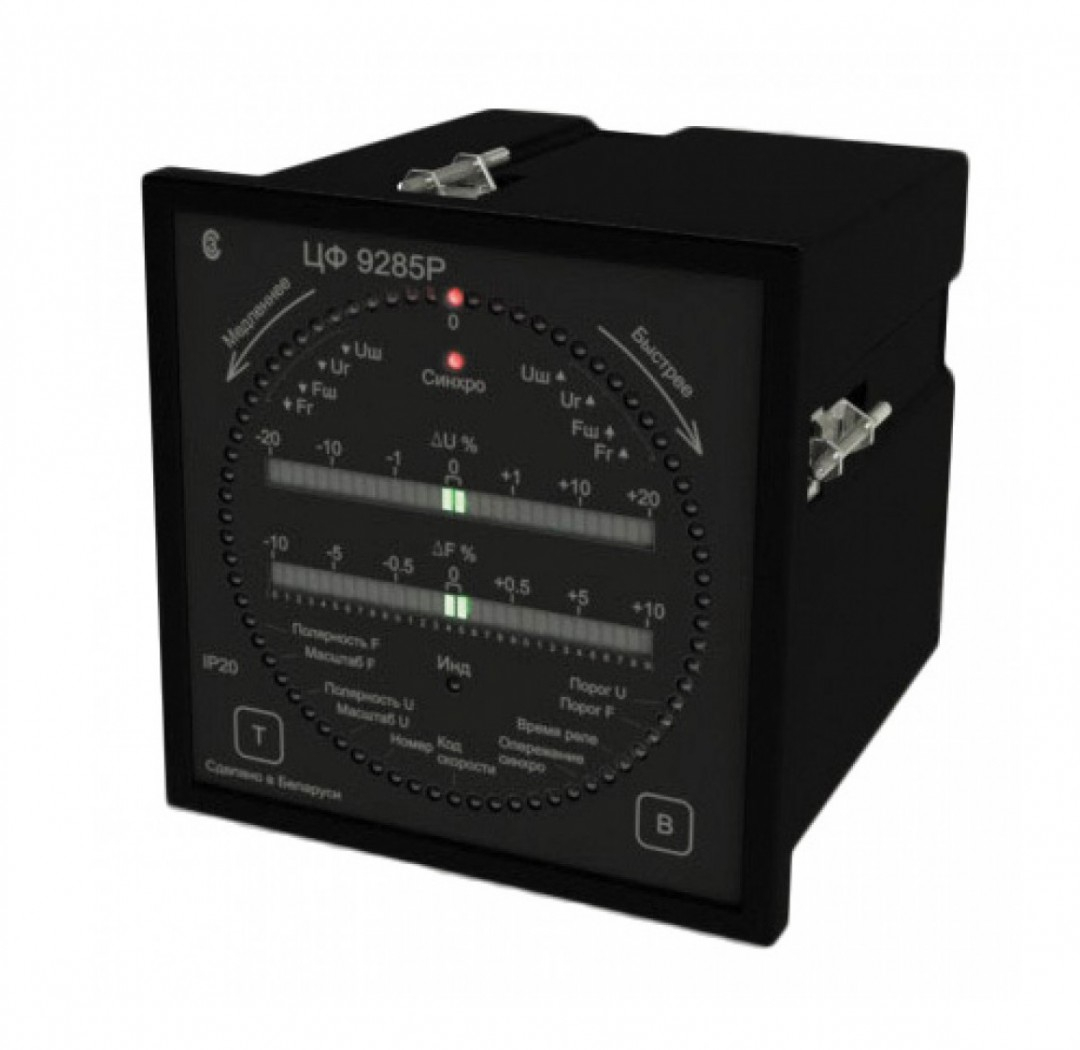

Синхроноскоп ЦФ 9285Р 10003
![ЦФ 9285Р 10003 - Инстин](/uploadedFiles/eshopimages/icons/225x150/cf9285p_26.jpg)
Приборы, в составе которых присутствуют аналоговые выходы, предназначены также для измерения разности напряжений (∆U) и разности частот (∆f) работающего генератора и подключаемого генератора и преобразования их в выходные аналоговые сигналы постоянного тока.
Приборы, в составе которых присутствует порт RS-485, предназначены также для измерения и передачи на ЭВМ (ПЭВМ) значений частоты шины и генератора, значений напряжений шины и генератора, разности частот и разности напряжений шины и генератора, а также значения фазового сдвига между напряжениями шины и генератора.
Наличие четырех дополнительных реле позволяет получить информацию о выполнении условий синхронизации по напряжению (два реле) и по частоте (два реле).
Цепи питания, все цепи входов и все цепи выходов не имеют гальванической связи между собой.
На встроенном индикаторе отображаются:
- относительная разность напряжений на входах генератора и шины;
- относительная разность частот на входах генератора и шины;
- фазовый сдвиг между напряжениями генератора и шины;
- признак наступления условий синхронизации.
Диапазон входного напряжения, В | Номинальное значения входного напряжения Uн, В | Диапазон частоты, Гц | Диапазон изменения выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм |
---|---|---|---|---|
80 – 120 | 100 | 45 – 65 | ±5.0 | 0 – 3.0 |
176 – 264 | 220 | |||
304 – 456 | 380 |
Допускаемый ток (переменный или постоянный), коммутируемый каждым реле, А | 1.0 |
Допускаемое напряжение, коммутируемое каждым реле: | |
-для переменного тока, В | 250 |
-для постоянного тока, В | 36 |
Питание осуществляется по одному из следующих вариантов: | |
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения переменного тока от 90 до 110 В с номинальным значением 100 В; | |
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
Мощность, потребляемая от: | |
- входа «Шина» и от входа «Генератор», не более: | |
- при Uн=100 В; В·А | 0.3 |
- при Uн=220 В, В·А | 0.5 |
- при Uн=380 В, В·А | 1.0 |
- источника питания, не более, В·А | 7.0 |
Габаритные размеры, мм | 120x120x148 |
Масса не более, кг | 1.0 |
Диапазон рабочих температур, °C | от -40 до +55 |
При заказе необходимо указать: тип и конструктивное исполнение прибора, пятиразрядный цифровой код, определяющий номинальное значение входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие аналогового выхода, наличие или отсутствие дополнительных реле, вариант питания.
