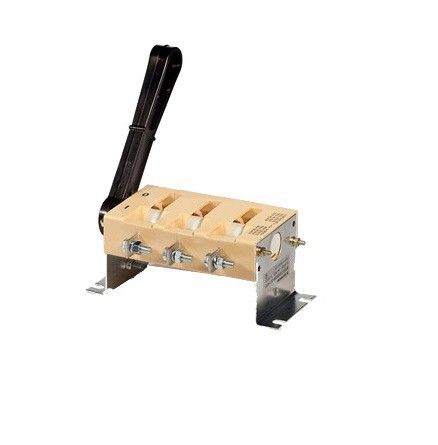

Разъединитель ВР32-31 А 30121-00 УХЛ3, 100А, несъёмная боковая рукоятка, 3-х полюсный на одно направление, со вспомогательными контактами, IP00
Разъединитель ВР32-31 А 30121-00 УХЛ3, 100А, несъёмная боковая рукоятка, 3-х полюсный на одно направление, со вспомогательными контактами, IP00
Выключатели-разъединители (выключатели нагрузки) серии ВР32 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.
- - контактная система ножевого типа с двойным видимым разрывом цепи
- - наличие дугогасительных камер обеспечивает эффективное гашение электрической дуги при коммутации
- - наличие различных видов рукояток
- - возможность присоединения как алюминиевых так и медных проводников и кабелей к контактным выводам с помощью резьбовых соединений
Структура условного обозначения.
|
ВР32 |
- |
ХХ |
Х |
Х |
Х |
Х |
Х |
Х |
- |
ХХ |
|
УХЛ3 |
|
1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
9 |
|
10 |
1. Выключатель-Разъединитель.
2. Условное обозначение номинального рабочего тока:
31 – 100А; 35 – 250А: 37 – 400А; 39 – 630А.
3. Условное обозначение исполнения привода:
А – несъемная рукоятка; В – съемная рукоятка.
4. Условное обозначение исполнения по числу полюсов и направлений:
3 – трехполюсный на одно направление;
7 – трехполюсный на два направления.
5. Условное обозначение исполнения по наличию дугогасительных камер:
0 – отсутствие дугогасительных камер;
1 – наличие дугогасительных камер.
6. Условное обозначение расположения внешних контактных выводов:
2 – перпендикулярно плоскости монтажа.
7. Условное обозначение исполнения рукоятки ручного привода:
0 – без рукоятки;
2 – боковая рукоятка;
4 – передняя смещенная рукоятка;
5 – боковая смещенная рукоятка.
8. Наличие или отсутствие дополнительных контактов:
0 – без вспомогательных контактов.
9. Условное обозначение по степени защиты со стороны привода:
00 – IP00; 32 – IP32.
10. Климатическое исполнение (УХЛ) и категория размещения (3) по ГОСТ 15050-69.
