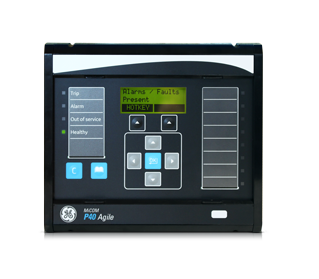

Реле дифференциальной защиты линий P40 Agile P542
Серия Agile P541 & P542 обеспечивает защиту дифференциального блока с быстродействующим током. Они предназначены для применения в воздушных линиях и кабелях, легко взаимодействуя с продольным (оконечным) каналом связи между линейными клеммами. Опции интерфейса поддерживают прямые оптоволоконные или мультиплексированные цифровые каналы.
Ключевая особенность:
Дифференциальная защита, адаптируемая к различным топологиям подстанции: например, 2 или 3 клеммные линии / кабели, зонные трансформаторы, 3-полюсное отключение.
Идеальное экономичное решение для распределительных приложений.
Небольшая ширина корпуса облегчает задачи по модернизации.
Основные показатели:
Выбор протоколов связи (IEC 60870-5-103, Modbus & Courier).
Синхронизация времени через RS485, IRIG-B (модулированный / немодулированный) или опто входы
Жесткое покрытие окружающей среды в качестве стандартного для всех реле MiCOM для защиты от агрессивных газов, таких как H2S или SO2.
InterMiCOM для передачи 8 цифровых сигналов по каналам связи телепротекции.
4 независимых группы настроек.
