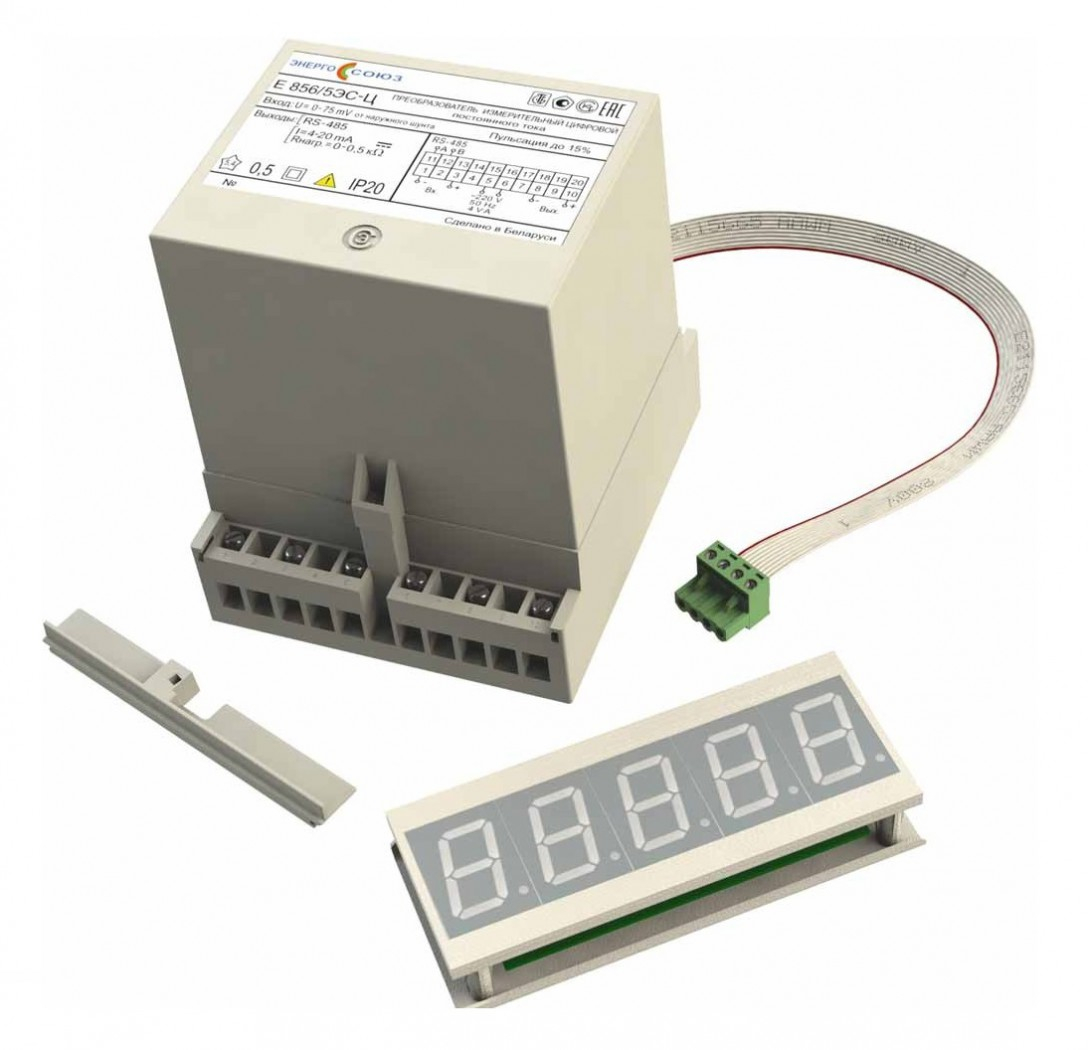

Преобразователь измерительный цифровой постоянного тока Е 856/6ЭС-Ц
Подключение измерительного преобразователя производится непосредственно, от наружных шунтов с номинальным значением выходного напряжения 75 мВ или от измерительных преобразователей.
По числу преобразуемых электрических величин измерительный преобразователь изготавливается одноканальным.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
Измерительный преобразователь, имеющий выносное показывающее устройство, содержит встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
| Тип и модификация | Наличие | ||
|---|---|---|---|
| RS-485 | Показывающего устройства | Аналогового выхода | |
| Е 856/1ЭС-Ц | Есть | Есть | Нет |
| Е 856/2ЭС-Ц | Есть | Нет | |
| Е 856/3ЭС-Ц | Нет | Есть | |
| Е 856/4ЭС-Ц | Есть | Есть | Есть |
| Е 856/5ЭС-Ц | Есть | Нет | |
| Е 856/6ЭС-Ц | Нет | Есть | |
| Диапазоны преобразования входного сигнала | Аналоговый выход | ||
|---|---|---|---|
| диапазон изменения выходного сигнала | номинальное значение выходного сигнала | диапазон изменения сопротивления нагрузки, кОм | |
| 0 – 75 мВ 0 – 5 мА 0 – 20 мА 4 – 20 мА |
0 – 5 мА | 5 мА | 0 – 3 |
| 0 – 20 мА 4 – 20 мА |
20 мА | 0 – 0.5 | |
| 0 – 5 В | 5 В | 1 – 100 | |
| 0 – 10 В | 10 В | 2 – 100 | |
±5 мА ±20 мА ±75 мВ 0 – 2.5 – 5 мА 0 – 10 – 20 мА 4 – 12 – 20 мА |
±5 мА 0 – 2.5 – 5 мА |
5 мА | 0 – 3 |
| 0 – 10 – 20 мА 4 – 12 – 20 мА |
20 мА | 0 – 0.5 | |
| ±5 В 0 – 2.5 – 5 В |
5 В | 1 – 100 | |
| ±10 В 0 – 5 – 10 В |
10 В | 2 – 100 | |
| Цвет индикаторов ПУ (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание 24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей) не более | 0.05 Вт |
| - внешнего источника питания напряжения переменного тока не более: | |
| - для измерительных преобразователей без источника питания для показывающего устройства | 5 В·А |
| - для измерительных преобразователей с источником питания для показывающего устройства | 10 В·А |
| - внешнего источника питания напряжения постоянного тока не более: | |
| - для измерительных преобразователей без источника питания для показывающего устройства | 5 Вт |
| - для измерительных преобразователей с источником питания для показывающего устройства | 10 Вт |
| Габаритные размеры (Д x Ш x В) не более: | |
| - для измерительного преобразователя | 110x125x132 мм |
| - для показывающего устройства | 130x60x30 мм |
| Масса не более: | |
| - для измерительного преобразователя | 1.5 кг |
| - для показывающего устройства | 0.4 кг |
| Диапазон рабочих температур | от -30 до +55 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе быстродействующего измерительного преобразователя необходимо указать время установления выходного аналогового сигнала. Пульсации входного сигнала до 100 % при заказе Е 856ЭС-Ц с диапазоном преобразования входного сигнала 0 – 75 мВ должны оговариваться особо.
При заказе необходимо указать тип и модификацию измерительного преобразователя, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей с аналоговым выходом), количество аналоговых выходов, наличие ПУ, цвет индикатора, питание ПУ, длину шнура, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора. При заказе быстродействующего измерительного преобразователя необходимо указать время установления выходного аналогового сигнала. Пульсации входного сигнала до 100 % при заказе Е 856ЭС-Ц с диапазоном преобразования входного сигнала 0 – 75 мВ должны оговариваться особо.
Пример записи при заказе измерительного преобразователя Е 856ЭС-Ц, имеющего порт RS‑485, аналоговый выход, с диапазоном измерения входного сигнала 4 – 20 мА, с выходным аналоговым сигналом 0 – 5 мА, c ПУ, с желтым индикатором, с питанием 5 В, с шнуром 3 метра, с универсальным питанием, с временем установления выходного аналогового сигнала не более 5 мс:
Бланк заказа Е 856ЭС-Ц
