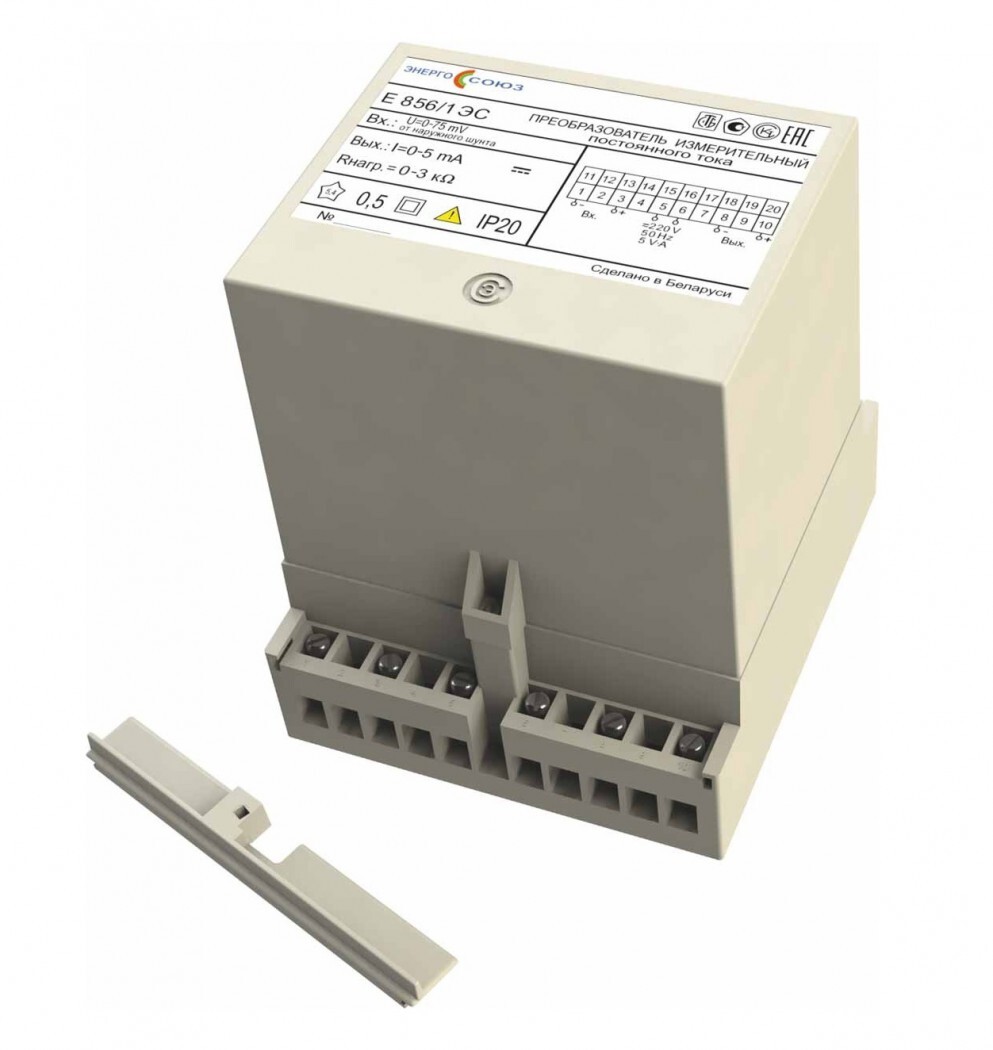

Преобразователь измерительный постоянного тока Е 856/8ЭС
Подключение измерительного преобразователя производится непосредственно или от наружных шунтов с номинальным значением выходного напряжения 75 мВ.
Измерительные преобразователи с наружными шунтами предназначены для включения в цепи с рабочим напряжением, не превышающим 1000 В.
По числу преобразуемых электрических величин измерительные преобразователи могут изготавливаться как одноканальными, так и двухканальными, в зависимости от заказа потребителя.
Одноканальный измерительный преобразователь по заказу потребителя может иметь один, два или три выхода с одинаковыми параметрами сигнала по каждому выходу.
| Тип и модификация | Диапазон измерений входного сигнала | Выходной сигнал | Диапазон измерения сопротивления нагрузки, кОм | Пульсация входного сигнала, % | ||
|---|---|---|---|---|---|---|
| Диапазон изменения | Номин. значение | Время установления, мс | ||||
| Е 856/1ЭС | 0 – 75 мВ | 0 – 5 мА | 5 мА | 500 | 0 – 3 | до 15 |
| Е 856/21ЭС | 5 | |||||
| Е 856/2ЭС | 0 – 75 мВ | 0 – 5 В | 5 В | 500 | 1 – 100 | |
| Е 856/22ЭС | 5 | |||||
| Е 856/3ЭС | ±75 мВ | ±5 мА | 5 мА | 500 | 0 – 3 | |
| Е 856/23ЭС | 5 | |||||
| Е 856/4ЭС | ±75 мВ | ±5 В | 5 В | 500 | 1 – 100 | |
| Е 856/24ЭС | 5 | |||||
| Е 856/5ЭС | 0 – 75 мВ | 0 – 5 мА | 5 мА | 500 | 0 – 3 | до 100 |
| Е 856/6 ЭС | 4 – 20 мА или 0 – 20 мА |
20 мА | 500 | 0 – 0.5 | ||
| Е 856/7ЭС | 0 – 75 мВ | 4 – 20 мА или 0 – 20 мА |
20 мА | 500 | 0 – 0.5 | до 15 |
| Е 856/27ЭС | 5 | |||||
| Е 856/8ЭС | ±75 мВ | 4 – 12 – 20 мА или 0 – 10 – 20 мА |
500 | |||
| Е 856/28ЭС | 5 | |||||
| Е 856/9ЭС | 0 – 5 мА | 4 – 20 мА или 0 – 20 мА |
500 | |||
| Е 856/29ЭС | 5 | |||||
| Е 856/10ЭС | 4 – 20 мА | 0 – 5 мА | 5 мА | 500 | 0 – 3 | |
| Е 856/30ЭС | 5 | |||||
| Е 856/11ЭС | 0 – 20 мА | 0 – 5 мА | 500 | |||
| Е 856/31ЭС | 5 | |||||
| Е 856/12ЭС | 4 – 20 мА | 0 – 20 мА | 20 мА | 500 | 0 – 0.5 | |
| Е 856/32ЭС | 5 | |||||
| Е 856/13ЭС | 0 – 20 мА | 4 – 20 мА или 0 – 20 мА |
500 | |||
| Е 856/33ЭС | 5 | |||||
| Е 856/14ЭС | ±5 мА | 4 – 12 – 20 мА или 0 – 10 – 20 мА |
500 | |||
| Е 856/34ЭС | 5 | |||||
| Е 856/15ЭС | 0 – 5 мА | 0 – 5 мА | 5 мА | 500 | 0 – 3 | |
| Е 856/35ЭС | 5 | |||||
| Е 856/16ЭС | ±5 мА | ±5 мА | 500 | |||
| Е 856/36ЭС | 5 | |||||
|
Примечания: 1 Для измерительных преобразователей с временем установления выходного сигнала 500 мс пульсация выходного сигнала не более 75 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 50 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки; 2 Для измерительных преобразователей с временем установления выходного сигнала 5 мс пульсация выходного сигнала не более 200 мВ для измерительных преобразователей с номинальным значением 5 мА, 5 В и не более 140 мВ для измерительных преобразователей с номинальным значением 20 мА, на максимальном сопротивлении нагрузки. |
||||||
| Пределы допускаемой основной погрешности | ±0.5 % |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). | |
| Мощность, потребляемая от: | |
| - измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей) не более | 0.05 Вт |
| - внешнего источника питания напряжения переменного тока не более: | |
| - для одноканальных измерительных преобразователей | 5.0 В·А |
| - для двухканальных измерительных преобразователей | 6.0 В·А |
| - внешнего источника питания напряжения постоянного тока не более: | |
| - для одноканальных измерительных преобразователей | 5.0 Вт |
| - для двухканальных измерительных преобразователей | 6.0 Вт |
| Габаритные размеры (Д x Ш x В) не более | 110x125x132 мм |
| Масса не более | 1.5 кг |
| Диапазон рабочих температур | от -30 до +60 °C |
| Средний срок службы не менее | 12 лет |
| Межповерочный интервал | 48 месяцев |
| Гарантийный срок эксплуатации | 48 месяцев |
При заказе необходимо указать тип и модификацию, диапазон измерения входного сигнала, число выходов (для одноканальных измерительных преобразователей) или число каналов преобразования, диапазон изменения аналогового выходного сигнала, возможность крепления на шину DIN-35 (при необходимости), тип питания прибора.
