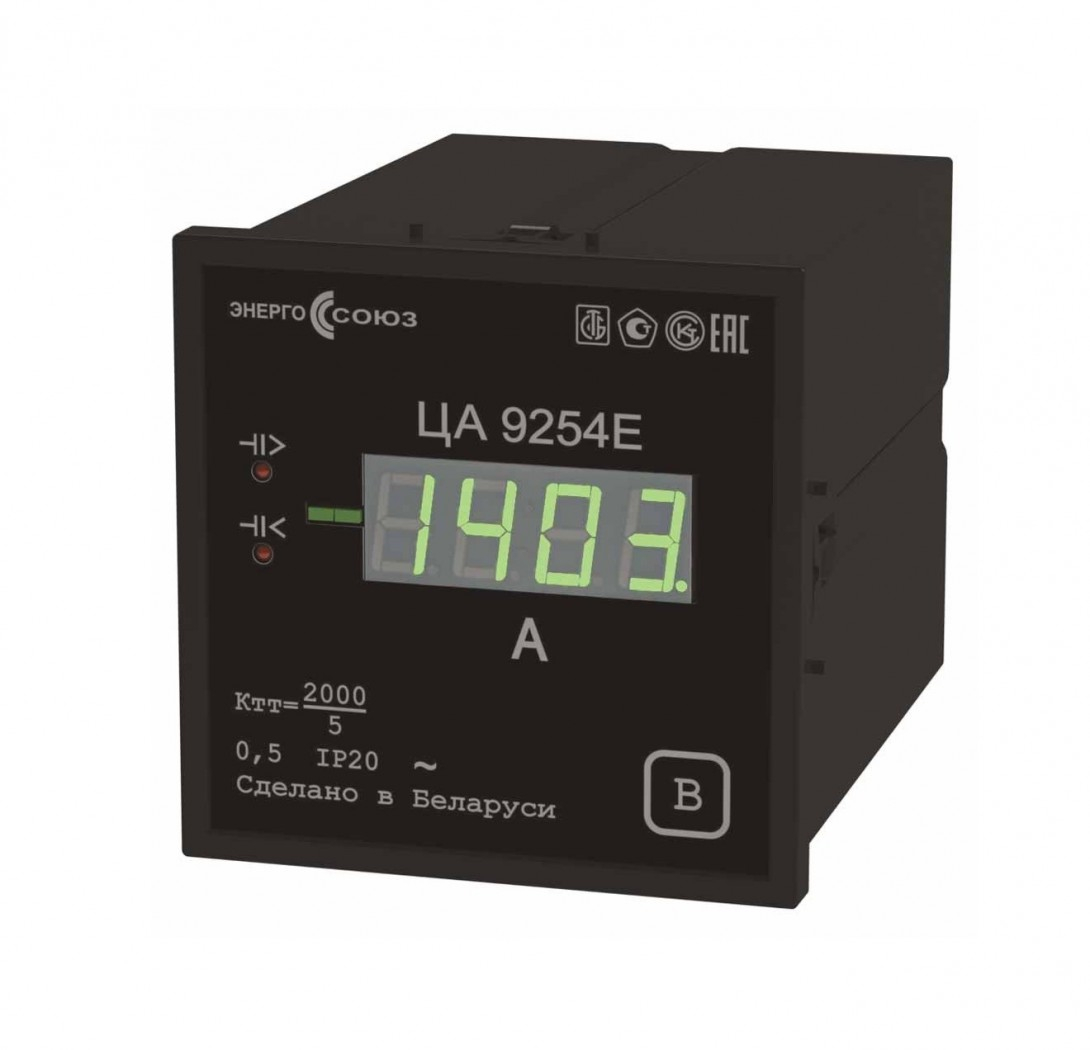

Преобразователь измерительный цифровой переменного тока ЦА 9254Е 11013

ЦА 9254Е 11013 - Инстин
Остаток: Запросить
Код: ЦА 9254Е 11013
0

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначен для включения непосредственно или через измерительные трансформаторы тока.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Диапазон измерения преобразуемого входного сигнала, АНоминальное значение преобразуемого входного сигнала Iн, АЧастота преобразуемого входного сигнала, Гц
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
45 – 55
Диапазон изменения выходного сигнала, мАДиапазон сопротивления нагрузки, кОм
0 – 5 0 – 3.0
4 – 20 0 – 0.5
Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности ±0.5 %
Допускаемый ток, коммутируемый каждым реле:
- для ЦА 9254Р, ЦА 9254Е 0.3 А
- для ЦА 9254М 0.12 А
Допускаемое напряжение, коммутируемое каждым реле 250 В
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
- измерительной цепи не более 0.5 В·А
- внешнего источника питания не более 6.0 В·А
Габаритные размеры (Д x Ш x В) не более:
- для ЦА 9254Р 120х120х138 мм
- для ЦА 9254Е 98х98x138 мм
- для ЦА 9254М 72х72х90 мм
Масса не более 1.0 кг
Диапазон рабочих температур от -40 до +50 °C
Средний срок службы не менее 10 лет
Межповерочный интервал 48 месяцев
Гарантийный срок эксплуатации
