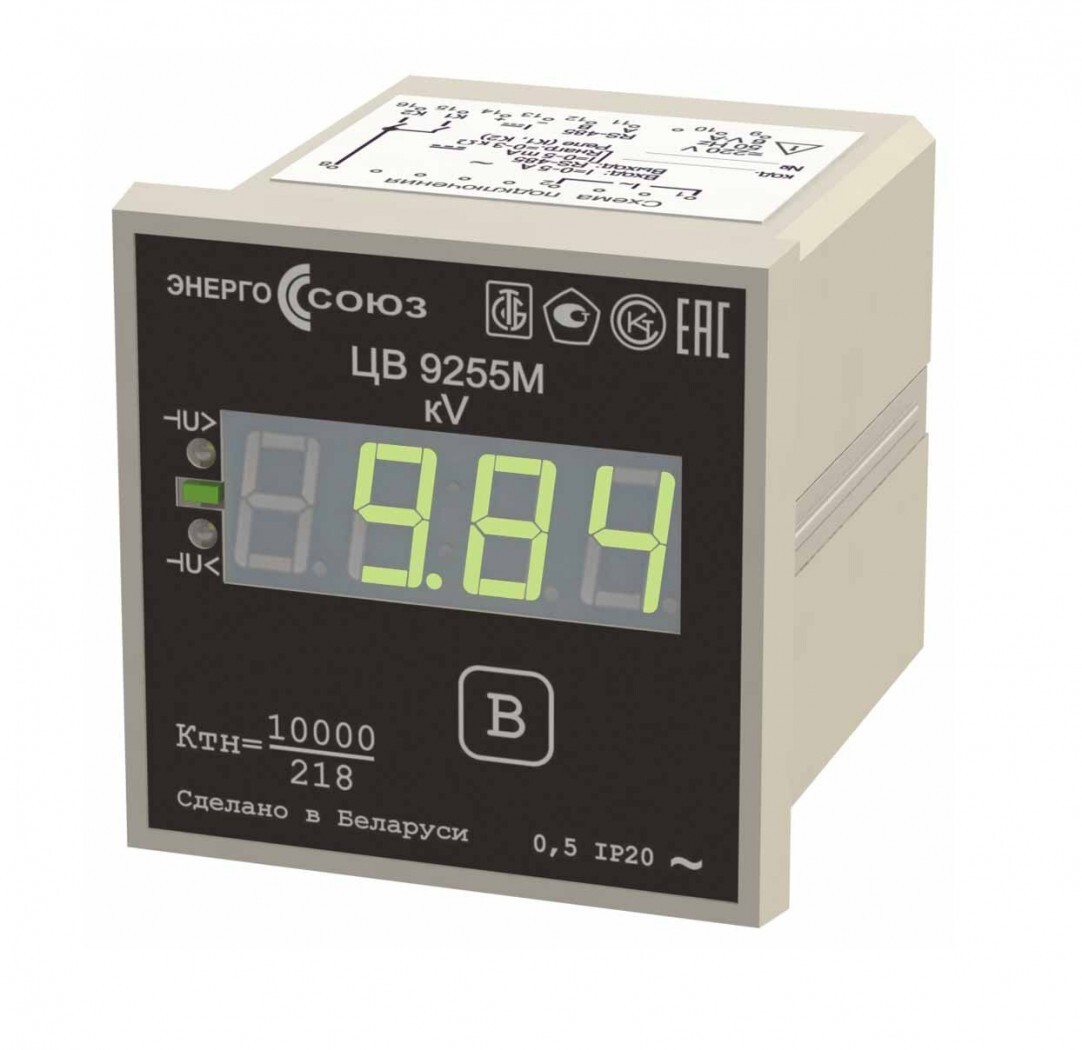

Преобразователь измерительный цифровой напряжения переменного тока ЦВ 9255М 11001

ЦВ 9255М 11001 - Инстин
Остаток: Запросить
Код: ЦВ 9255М 11001
0

Предназначен для включения непосредственно или через измерительные трансформаторы напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительный преобразователь обеспечивает гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Диапазон измерения преобразуемого входного сигнала, ВНоминальное значение преобразуемого входного сигнала Uн, ВЧастота преобразуемого входного сигнала, Гц
0 – 125
0 – 250
0 – 400
0 – 500
75 – 125
100
250
400
500
100
45 – 55
Диапазон изменения выходного сигнала, мАДиапазон сопротивления нагрузки, кОм
0 – 5 0 – 3.0
4 – 20 0 – 0.5
Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности ±0.5 %
Допускаемый ток, коммутируемый каждым реле:
- для ЦВ 9255Р, ЦВ 9255Е 0.3 А
- для ЦВ 9255М 0.12 А
Допускаемое напряжение, коммутируемое каждым реле 250 В
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 75 до 125 В.
Мощность, потребляемая от:
- измерительной цепи не более 0.5 В·А
- внешнего источника питания не более 6.0 В·А
Габаритные размеры (Д x Ш x В) не более:
- для ЦВ 9255Р 120х120х138 мм
- для ЦВ 9255Е 98x98x138 мм
- для ЦВ 9255М 72х72х90 мм
Масса не более 1.0 кг
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -40 до +50 °C
Межповерочный интервал 48 месяцев
Гарантийный срок эксплуатации 48 месяцев
