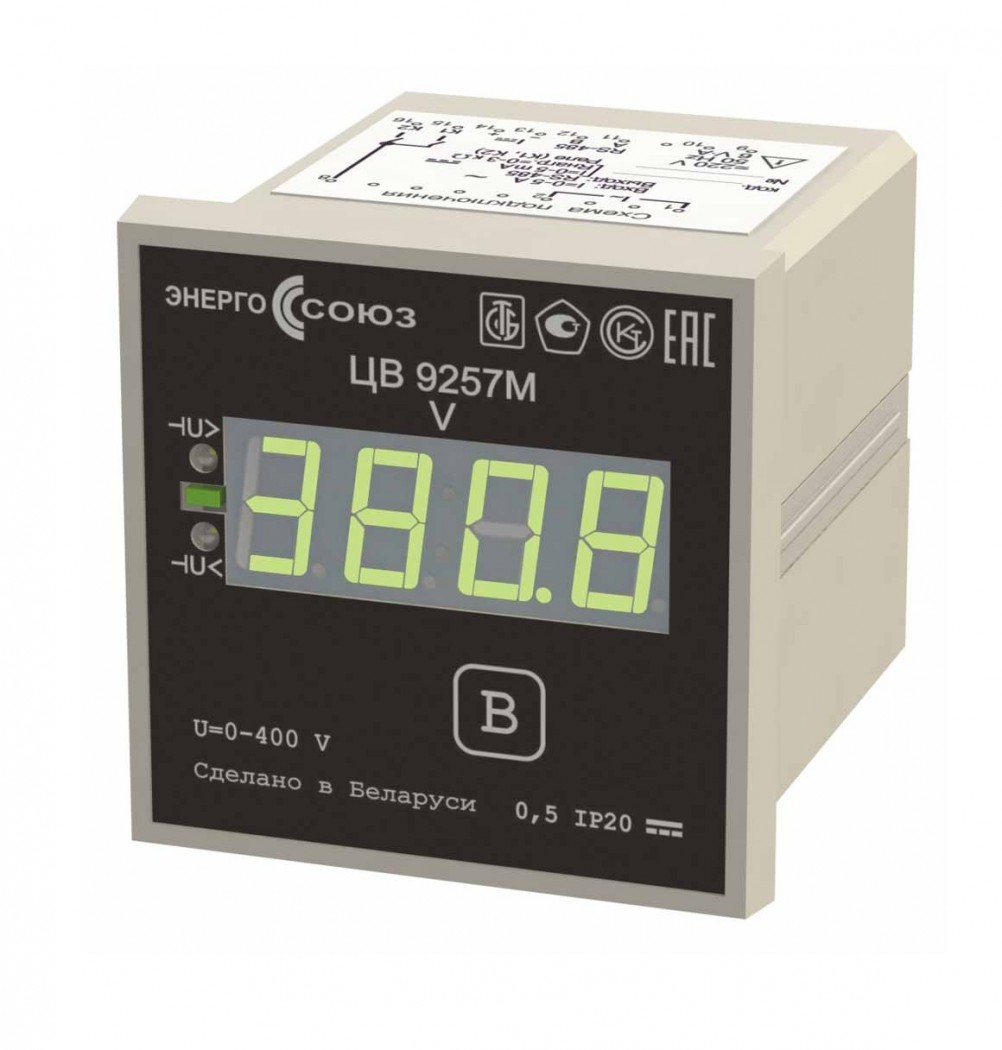

Преобразователь измерительный цифровой напряжения постоянного тока ЦВ 9257М 10123
![ЦВ 9257М 10123 - Инстин](/uploadedFiles/eshopimages/icons/225x150/cv9257m_3.jpg)
Предназначен для непосредственного включения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительный преобразователь обеспечивает гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
Диапазон измерения преобразуемого входного сигнала, В | Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
---|---|---|
0-1 0-5 0-10 0-60 0-100 0-150 0-250 0-400 0-500 |
0–5 | 0–3.0 |
0–20 | 0–0.5 | |
4–20 | 0–0.5 | |
±1 ±5 ±10 ±60 ±100 ±150 ±250 ±400 ±500 |
0–2.5–5 | 0–3.0 |
±5 | 0–3.0 | |
4–12–20 | 0–0.5 | |
0–10–20 | 0–0.5 |
Цвет индикаторов (один из возможных вариантов, без указания в заказе — зелёный): | зелёный/красный/жёлтый |
Пределы допускаемой основной погрешности | ±0.5 % |
Допускаемый ток, коммутируемый каждым реле: | |
- для ЦВ 9257Р, ЦВ 9257Е | 0.3 А |
- для ЦВ 9257М | 0.12 А |
Допускаемое напряжение, коммутируемое каждым реле | 250 В |
Питание осуществляется по одному из следующих вариантов: | |
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
Мощность, потребляемая от: | |
- измерительной цепи не более | 0.7 В·А |
- внешнего источника питания не более | 6.0 В·А |
Габаритные размеры (Д x Ш x В) не более: | |
- для ЦВ 9257Р | 120х120х138 мм |
- для ЦВ 9257Е | 98х98x138 мм |
- для ЦВ 9257М | 72х72х90 мм |
Масса не более | 1.0 кг |
Диапазон рабочих температур | от -40 до +50 °C |
Средний срок службы не менее | 10 лет |
Межповерочный интервал | 48 месяцев |
Гарантийный срок эксплуатации | 48 месяцев |
