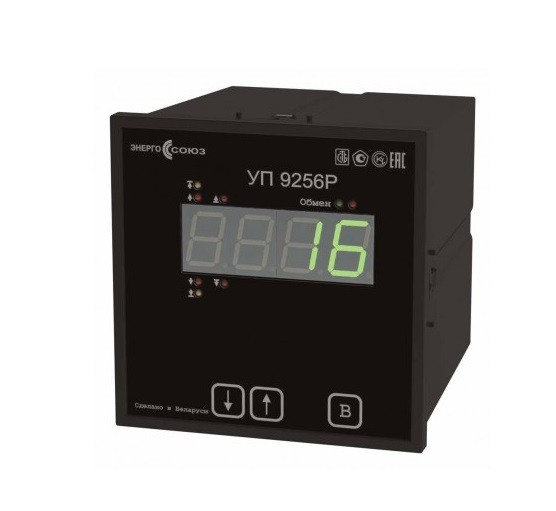

Указатель положения РПН силовых трансформаторов УП 9256 Р51004З0
| Датчик | Входной сигнал | Отображаемое значение | Количество положений |
|---|---|---|---|
| Резистивный | Сопротивление переключателя. Суммарное сопротивление переключателя от 25 до 999 Ом. | Номер положения переключателя от -99 до 99 | не более 100 |
| Сельсин | Сигнал от сельсин-датчика. Начальное и конечное положение настраивается на месте установки. | Номер положения переключателя от -99 до 99 (в градусах от 0 до 359) |
не более 100 (в градусах 360) |
| Токовый | Постоянный ток от 0 до 20 мА. | Номер положения переключателя от -99 до 99 | не более 100 |
| Энкодер | Положение переключателя, до 14 положений на один энкодер. Максимальное количество энкодеров на один указатель 4 (соответствует 56 положений). | Номер положения переключателя от -99 до 99 | не более 56 |
Тип датчика потребитель выбирает непосредственно на объекте из тех, на которые конкретный прибор рассчитан. Номера конечного и начального положений задаются потребителем на объекте, кроме случая отображения в градусах для сельсин-датчика (всегда от 0 до 359).
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении, превышении, достижении граничных значений входным сигналом установленного порога срабатывания, переключении привода на положение с более высоким или с более низким номером.
Диапазон изменения выходного аналогового сигнала указателя можно выбрать непосредственно на объекте из возможных значений:
| Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|---|---|
| 0 – 5.0 | 0 – 3.0 |
| ±5 | |
| 0 – 20.0 | 0 – 0.5 |
| 4 – 20.0 |
| Цвет индикаторов: | зелёный/красный/жёлтый |
| Допускаемый ток, коммутируемый каждым реле, А | 0.12 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 400 |
| Питание осуществляется по одному из следующих вариантов: | |
| - от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| - от источника напряжения переменного тока от 93.5 до 136.5 В с номинальным значением 110 В частотой 50 Гц; | |
| - от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от источника питания, не более, В·А | 7.5 |
| Габаритные размеры не более: | |
| - для УП 9256Р, мм | 120х120х138 |
| - для УП 9256Е, мм | 98x98x138 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -40 до +50 |
При заказе и в документации другой продукции, в которой прибор может быть применен, необходимо указать: тип и конструктивное исполнение прибора, цифровой код, определяющий вход (виды датчиков, с которыми может работать данный указатель), наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода, вариант питания указателя, цвет индикации, наличие сельсин-датчика и вариант его питания.
Цифровой код указывается условно в соответствии с примером заказа, приведенным ниже.
