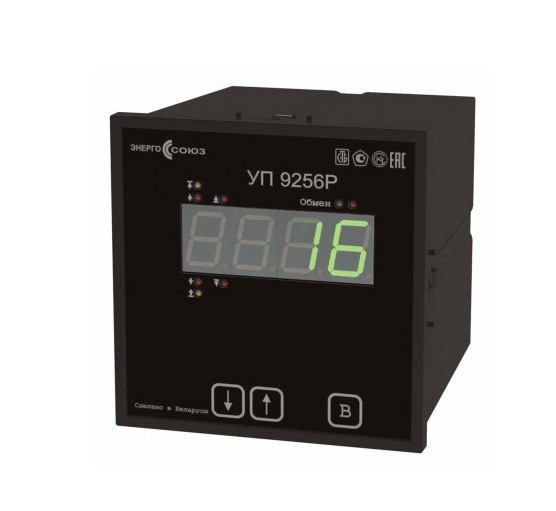

Указатель положения РПН силовых трансформаторов УП 9256 Р21101Ж0

УП 9256 Р21101Ж0 - Инстин
Остаток: Запросить
Код: УП 9256 Р21101Ж0
0
ДатчикВходной сигналОтображаемое значениеКоличество положений
Резистивный Сопротивление переключателя. Суммарное сопротивление переключателя от 25 до 999 Ом. Номер положения переключателя от -99 до 99 не более 100
Сельсин Сигнал от сельсин-датчика. Начальное и конечное положение настраивается на месте установки. Номер положения переключателя от -99 до 99
(в градусах от 0 до 359)
не более 100
(в градусах 360)
Токовый Постоянный ток от 0 до 20 мА. Номер положения переключателя от -99 до 99 не более 100
Энкодер Положение переключателя, до 14 положений на один энкодер. Максимальное количество энкодеров на один указатель 4 (соответствует 56 положений). Номер положения переключателя от -99 до 99 не более 56

Тип датчика потребитель выбирает непосредственно на объекте из тех, на которые конкретный прибор рассчитан. Номера конечного и начального положений задаются потребителем на объекте, кроме случая отображения в градусах для сельсин-датчика (всегда от 0 до 359).

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении, превышении, достижении граничных значений входным сигналом установленного порога срабатывания, переключении привода на положение с более высоким или с более низким номером.

Диапазон изменения выходного аналогового сигнала указателя можно выбрать непосредственно на объекте из возможных значений:

Диапазон изменения выходного аналогового сигнала, мАСопротивление нагрузки, кОм
0 – 5.0 0 – 3.0
±5
0 – 20.0 0 – 0.5
4 – 20.0
Цвет индикаторов: зелёный/красный/жёлтый
Допускаемый ток, коммутируемый каждым реле, А 0.12
Допускаемое напряжение, коммутируемое каждым реле, В 400
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
- от источника напряжения переменного тока от 93.5 до 136.5 В с номинальным значением 110 В частотой 50 Гц;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от источника питания, не более, В·А 7.5
Габаритные размеры не более:
- для УП 9256Р, мм 120х120х138
- для УП 9256Е, мм 98x98x138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

При заказе и в документации другой продукции, в которой прибор может быть применен, необходимо указать: тип и конструктивное исполнение прибора, цифровой код, определяющий вход (виды датчиков, с которыми может работать данный указатель), наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода, вариант питания указателя, цвет индикации, наличие сельсин-датчика и вариант его питания.

Цифровой код указывается условно в соответствии с примером заказа, приведенным ниже.
