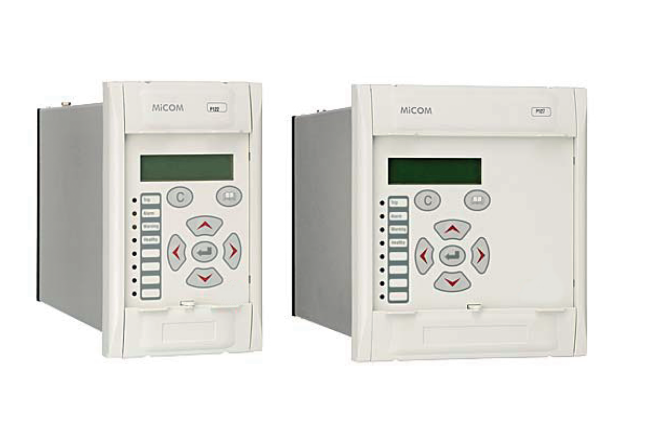

Реле максимальной токовой защиты MiCOM P122
ANSI: 50/51, 50N/51 N, 37,49,46, 46С, 50 50BF, 79, 74TCS, 50HS
Применение:
Максимальная токовая защита и токовая защита нулевой последовательности для применения в установках высокого и среднего напряжения, а также для защиты трансформаторов среднего и низкого напряжения.
Функции защиты:
Трехфазная максимальная токовая защита, от междуфазных повреждений, трехступенчатая, с независимой либо обратнозависимой выдержкой времени.
Защита от замыканий на землю, трехступенчатая, с независимой либо обратнозависимой выдержкой времени Защита от перегрузки.
Защита минимального тока, одноступенчатая.
Максимальная токовая защита обратной последовательности, с независимой либо обратнозависимой выдержкой времени
Измерения:
Фазные токи
Токи прямой, обратной и нулевой последовательностей
Тепловое состояние объекта
Другие функции:
До четырех циклов АПВ.
2 группы уставок.
Управление выключателем.
Контроль выходных реле.
Контроль положения выключателя УРОВ.
Защита от обрыва провода.
Функция «холодного пуска».
Блокировка по 2-й гармонике
Логика блокировки защит (например, для ЛЗШ).
Поддержка вспомогательных выходов.
Программируемые цифровые входы, выходные реле и светодиоды:
P122: 3 входа / 6 выходов
Связь: RS-232/RS-485.
Протоколы передачи данных: Courier, Modbus, МЭК 60870-5-103.
Запись:
250 событий
25 аварий
25 осциллограмм (1600 Гц, 3 с)
5 отключений
