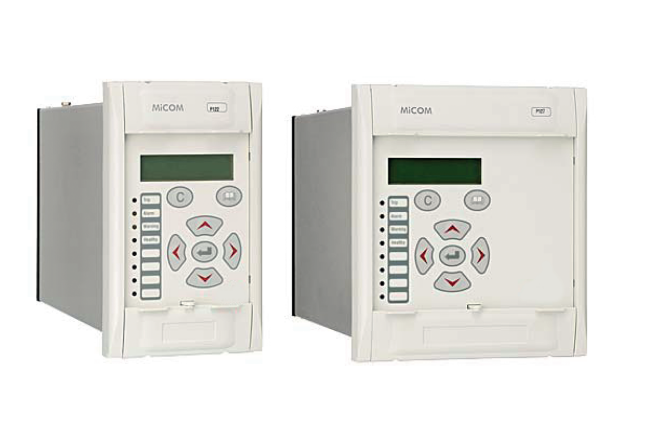

Реле защиты электродвигателя MiCOM P220
ASNI: 50/51, 50N/51N, 37, 49, 46, 26/38 (RP), 48, 50S/51LR, 66
Применение:
Комплексная защита двигателей НН / СН (низкого и среднего напряжения)
Функции защиты:
Защита от тепловой перегрузки. Поддержка трех постоянных времени (пуск, работа, останов).
Трехступенчатая: предупреждение, отключение и блокировка включения.
Трехфазная МТЗ от междуфазных повреждений, трехступенчатая.
ТЗНП, двухступенчатая. Работа в схеме Holmgreen (в нулевом проводе) или с измерительным трансформатором Ferranti (ТТНП).
Защита от затянутого пуска. Критерий МТЗ. Распознавание фазы пуска на основании изменений значения пускового тока или контроля положения выключателя.
Защита от блокировки ротора. Максимальная токовая защита.
Токовая защита обратной последовательности и защита от неполнофазного режима, двухступенчатая. Контроль тока обратной последовательности.
Потеря нагрузки.
Одноступенчатая защита минимального тока. Блокировка по времени пуска.
Тепловая защита. Совместная работа с 6 датчиками RTD (Pt, Ni, Cu) или 2 термисторами, 2 уставки для каждой линии.
Ограничение числа последовательных пусков в заданный промежуток времени. Блокировка включения после последнего неправильного пуска. Отдельная конфигурация для пусков в холодном и теплом состояниях.
Измерения:
Фазные токи (до 10-й гармоники)
Ток нулевой последовательности
Тепловая нагрузка
Температура
Другие функции: 2 группы уставок
Диагностика выключателя
Статистика отключений
Аналоговый выход
Функция аварийного пуска
Управлением выключателем • Программируемые цифровые входы, релейные выходы и светодиоды
Связь: RS-232 / RS-485
Протоколы передачи данных: Courier, Modbus,
МЭК 60870-5-103
Запись:
250 событий
25 осциллограмм (1600 Гц, по 3 с)
пускового тока (200 с)
